概述：

solidworks创建一个波浪编制筐，主要用曲面造型的工具，模型和波浪线方程式文件见附件。

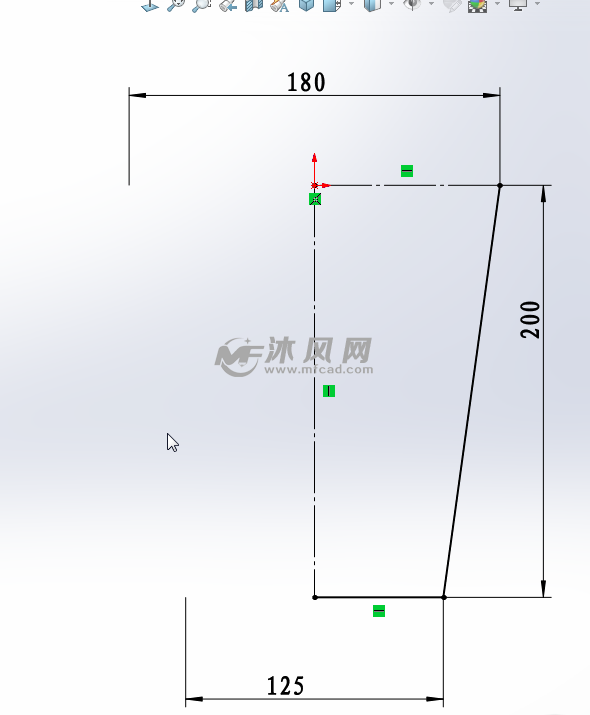

1、前视基准面画草图。

2、曲面旋转。

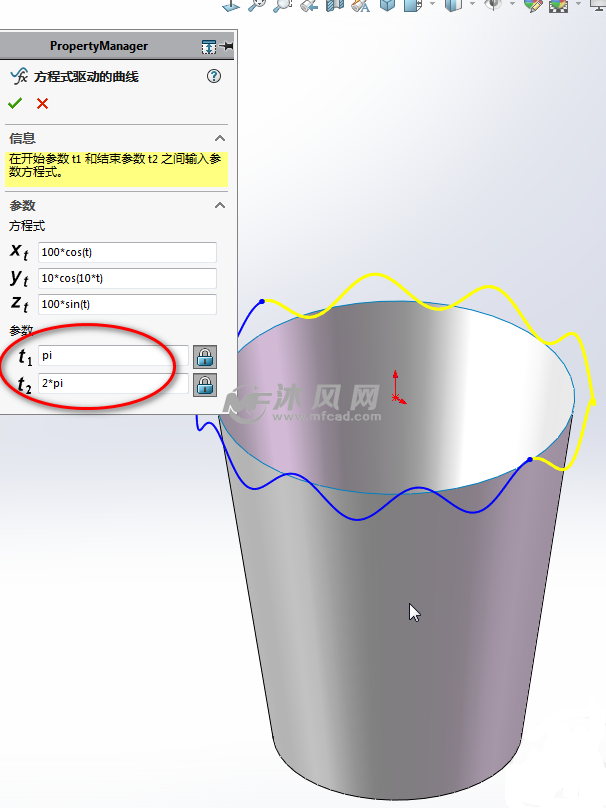

3、3D草图-方程式驱动的曲线输入一下方程式：

4、另一半需要修改一下参数 t：

5、前视基准面画一根直线，长度要超出底部边线。

6、曲面扫描轮廓：直线；路径：圆边线；

7、引导线：3D草图。

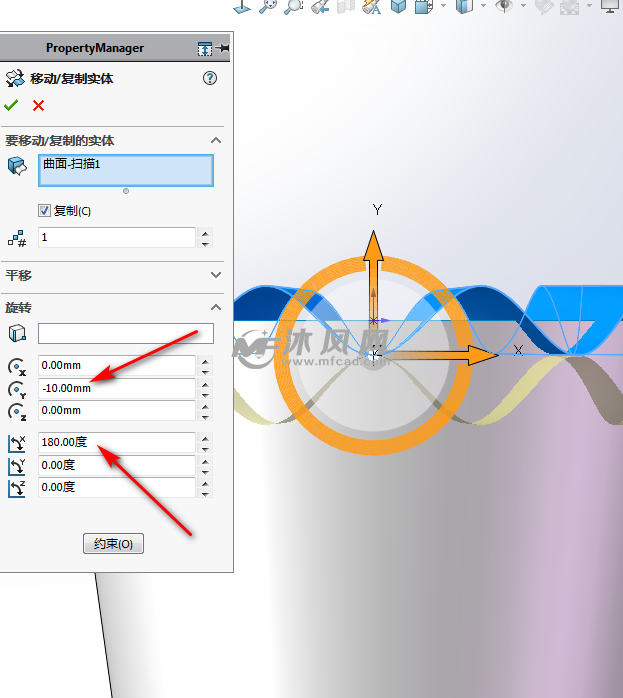

8、移动-复制实体复制：1个；向下移动：10 ；X轴旋转：180度。

9、移动-复制实体选择两个曲面，复制：4个 ；向下平移：40 。

10、隐藏：顶部、底部两个曲面。

11、交叉曲线选择两个蓝色曲面。

12、扫描圆形轮廓，直径：3、5 。

13、继续使用交叉曲线。

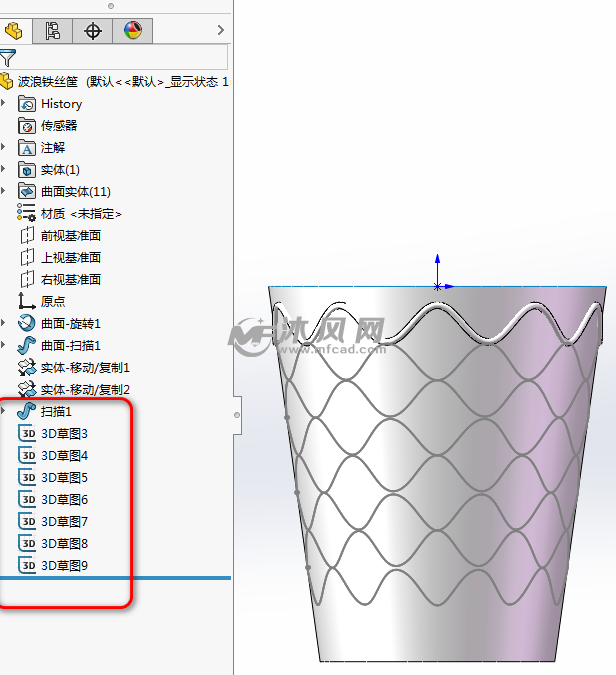

14、每一个交叉曲线单独生成一个3D草图，不要放在一个3D草图内。

15、扫描去掉：合并结果。

16、同样的方法完成8个扫描。

17、前视基准面画一根直线。

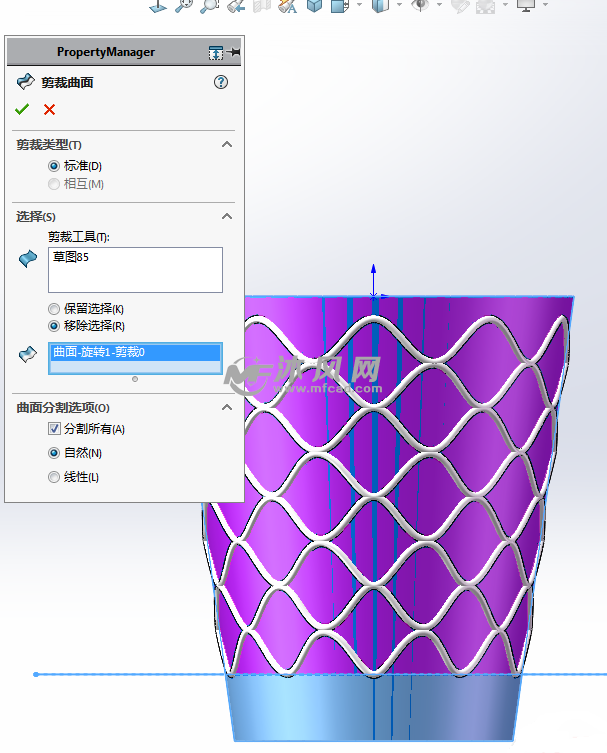

18、曲面剪裁移除选择：紫色面。

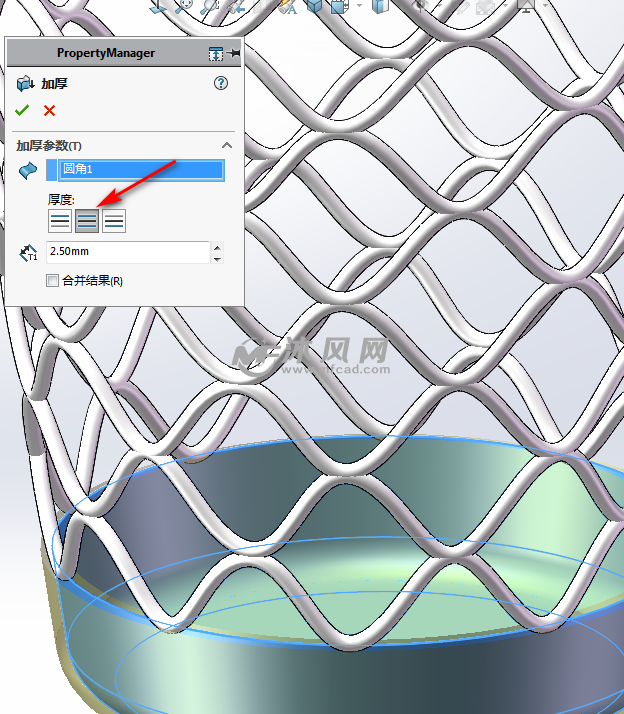

19、加厚双向：2、5 。（加厚前给底部添加一个圆角，半径：10 ）

20、上视基准面画圆。

21、扫描直径：10 。

22、移动-复制实体向下平移：5 。

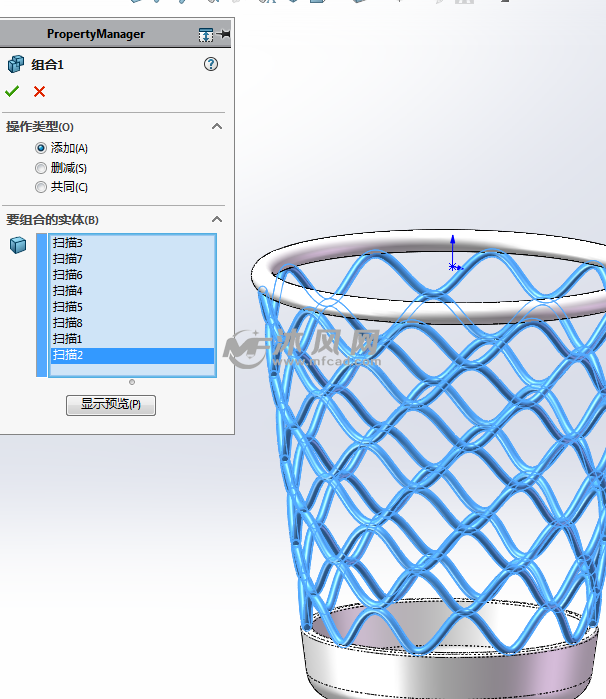

23、组合。

24、完成。
