概述:
在进行机械结构设计遇到需要运动的机构的时候,不仅需要生成运动动画观察运动状态,通过设置重力、和各个零件的材质进行机构分析。输入机构受力情况可计算出动力单元需要多大的力才能完成机构运动。还需要指导运动部件随着时间的运行数据和载荷数据。这就需要用到motion这个插件。这里以一个机构为例,进行了载荷分析和位移分析。
1、分析前各个零件的材质需要设置好

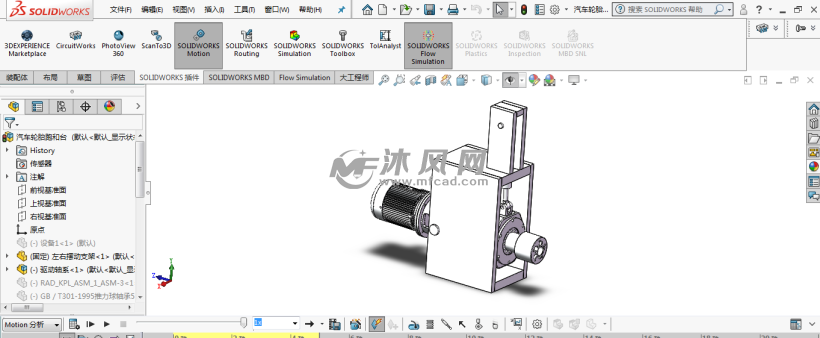

2、激活motion插件

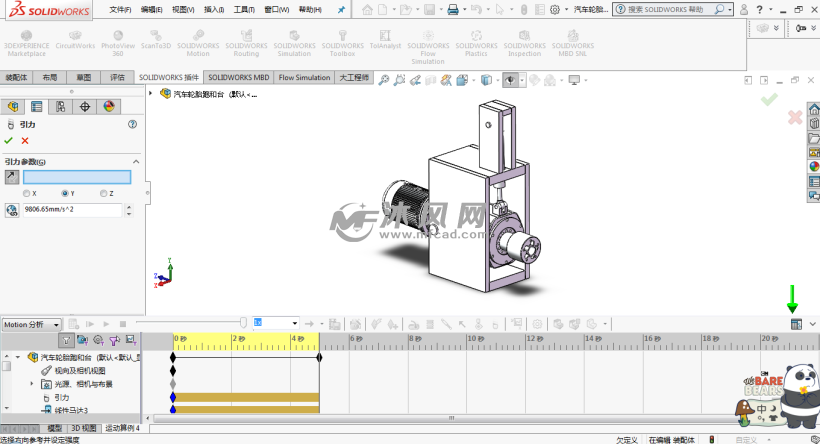

3、设置重力

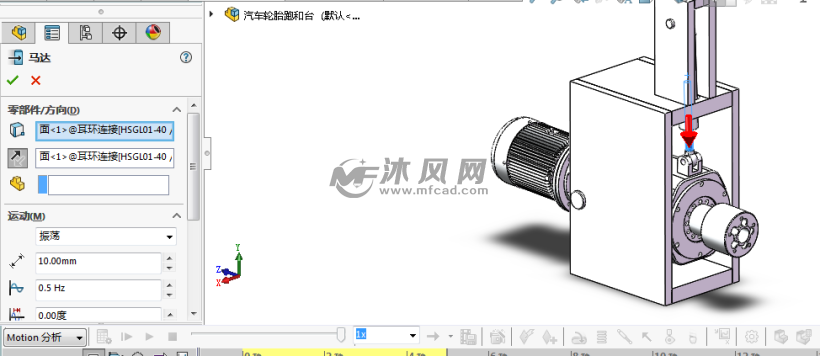

4、设置液压缸为动力马达
5、设置机构的受力点

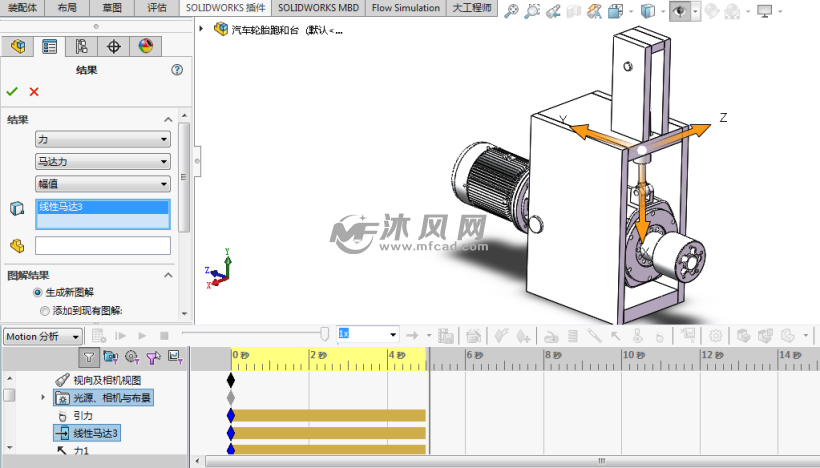

6、结果选项设置为求线性马达的最大值

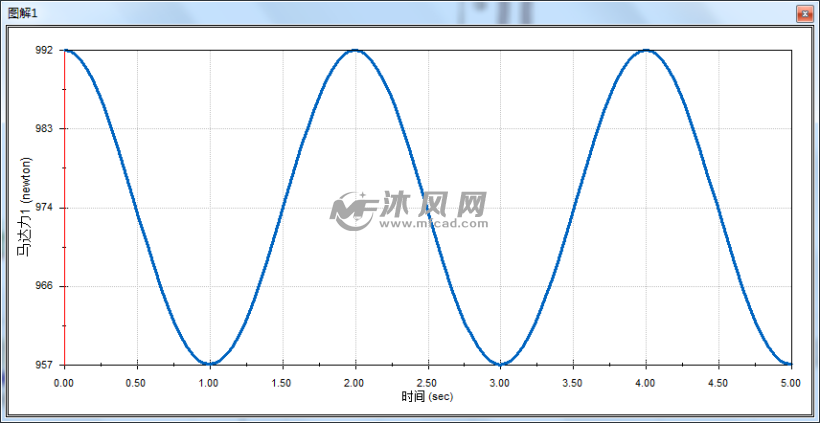

7、生成动力曲线
8、同样设置液压缸的位移求解

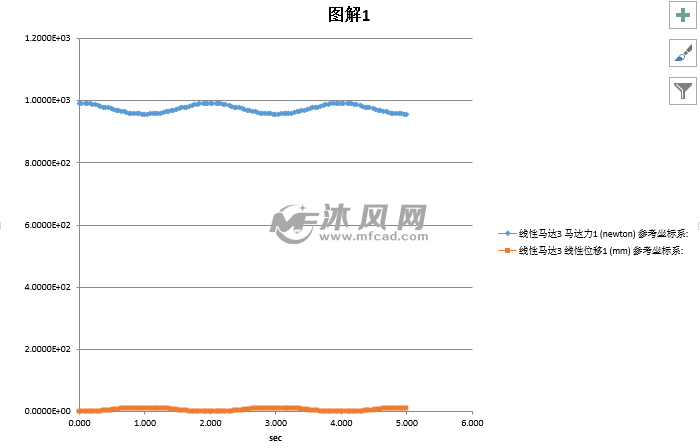

9、把新的曲线叠加到上一个曲线里面
10、右键生成报表文件

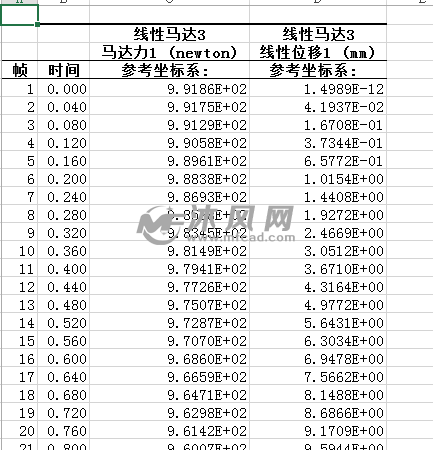

11、报表参数
12、报表图文参数
