概述:
用solidworks创建一个茶杯的过滤网,用到的成形工具在附件中下载
1、拉伸凸台,在上视基准面画圆,直径:65,给定深度:5 ,反向。
2、在前视基准面上画草图。
3、旋转。

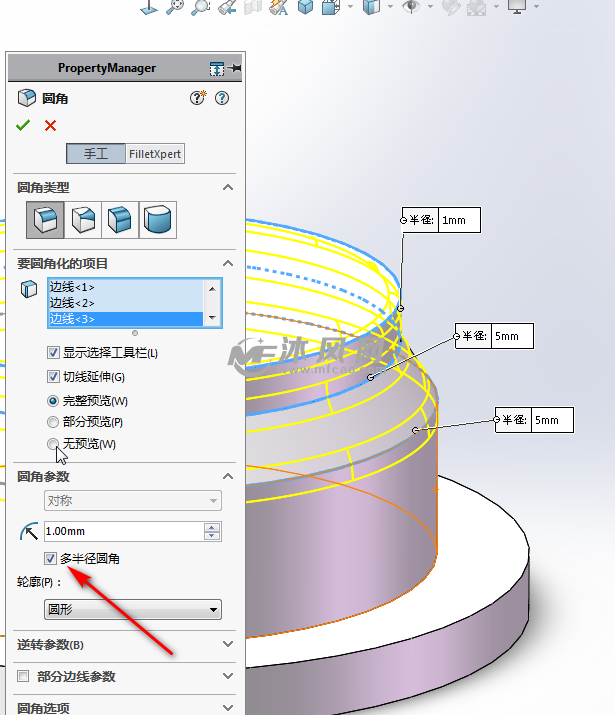

4、、圆角多半径圆角:1、5 。

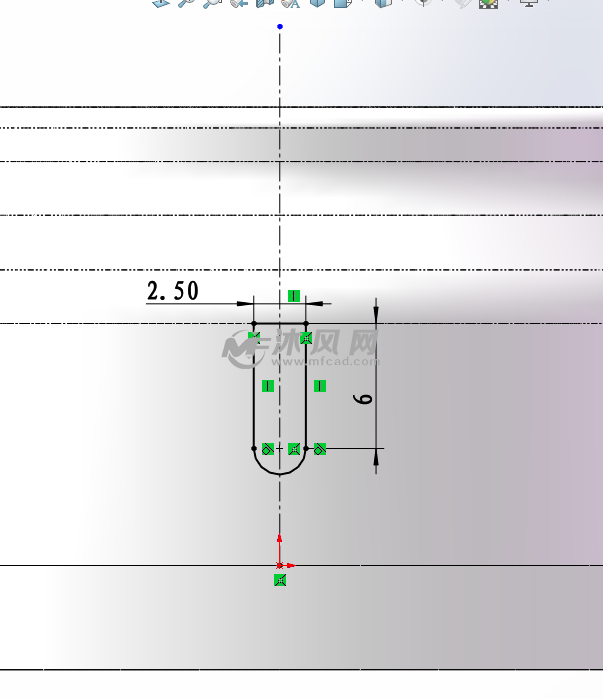

5、前视基准面画草图。

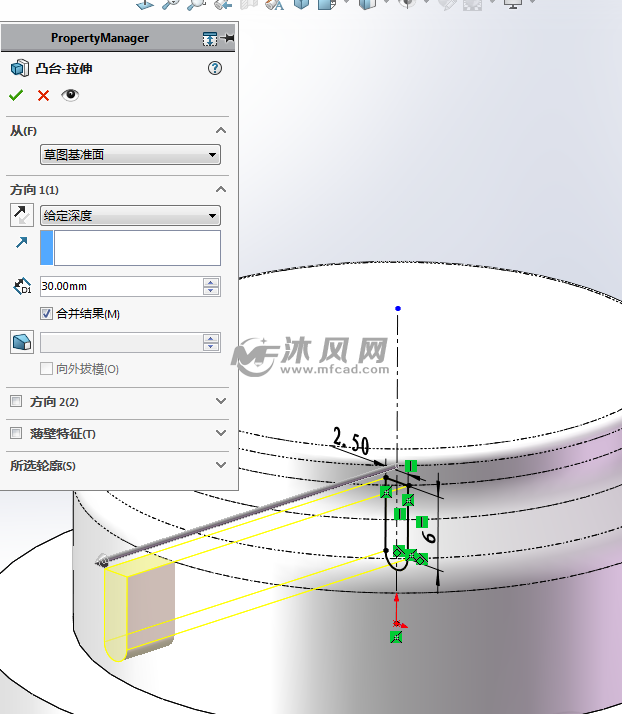

6、拉伸凸台给定深度:30 。

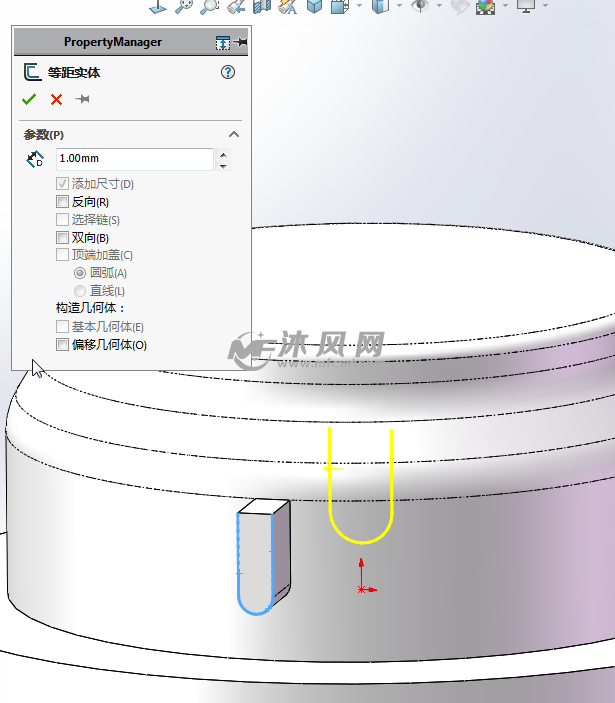

7、前视基准面等距实体选择蓝色边线,距离:1 。

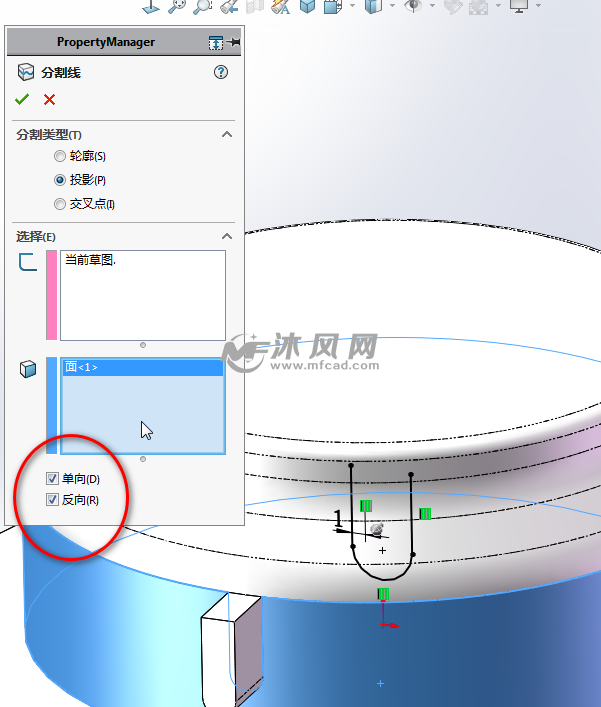

8、分割线投影到蓝色面,勾选:单向、反向。
9、圆周阵列特征:拉伸凸台、分割线;数量:4个。
10、前视基准面画草图。(圆弧上方端点与圆角边线穿透几何关系)
11、旋转切除。

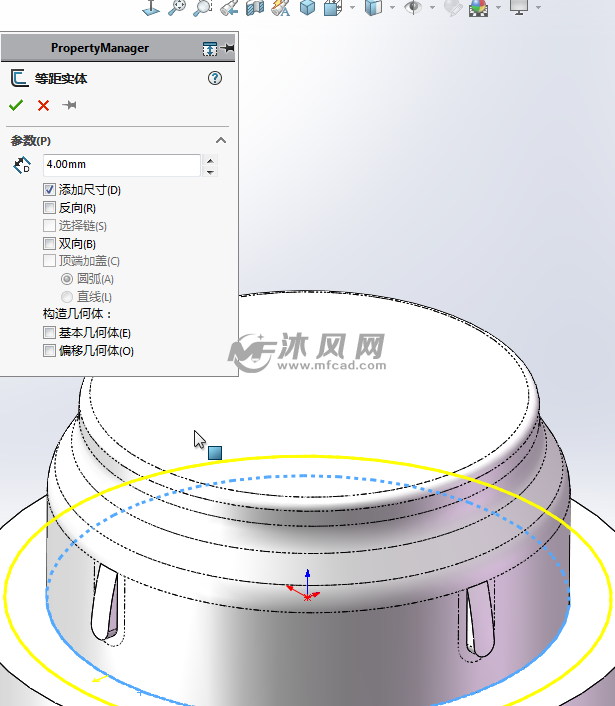

12、上视基准面等距实体距离:4 。

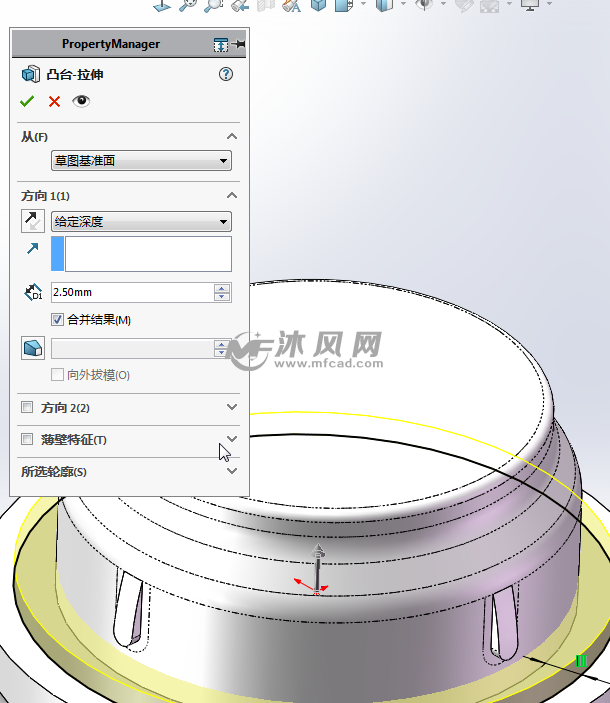

13、拉伸凸台给定深度:2、5 。(这两步也可以放在第二步的旋转里面)
14、前视基准面画草图。

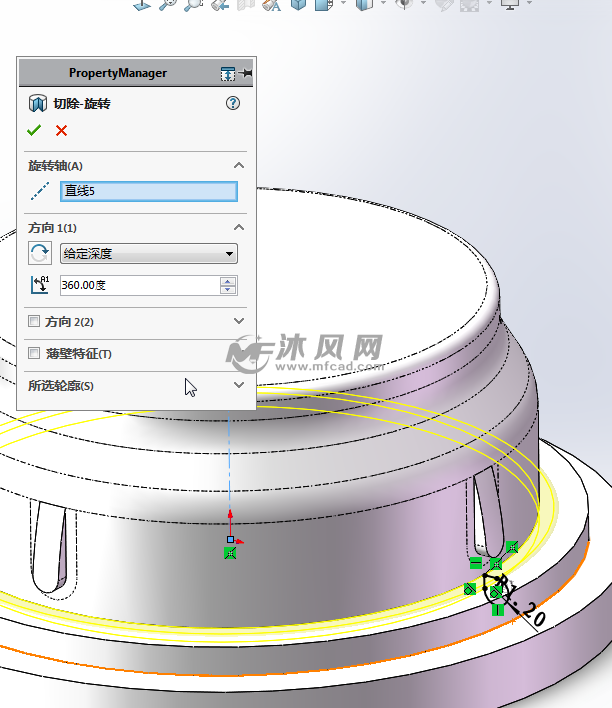

15、旋转切除。

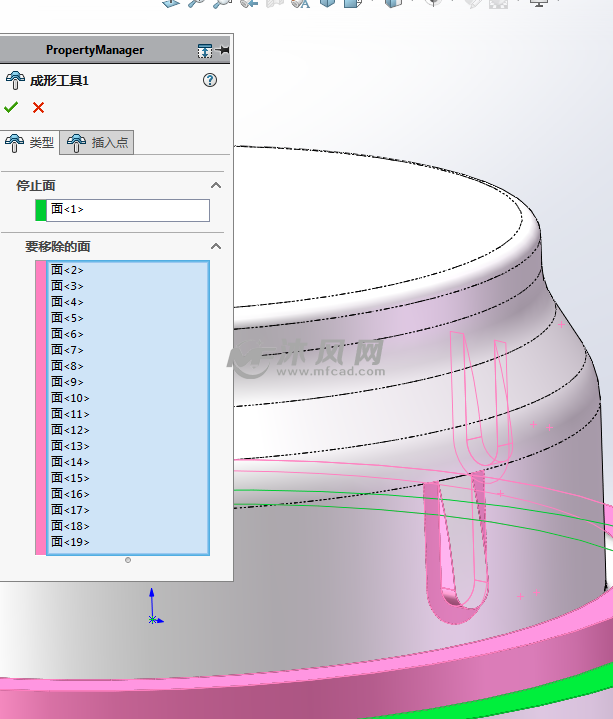

16、成形工具停止面:绿色面;要移除的面:粉色面。
17、基体法兰上视基准面画圆,直径:55,钣金厚度:0、5 。(直径大小在成形工具黄、红之间)

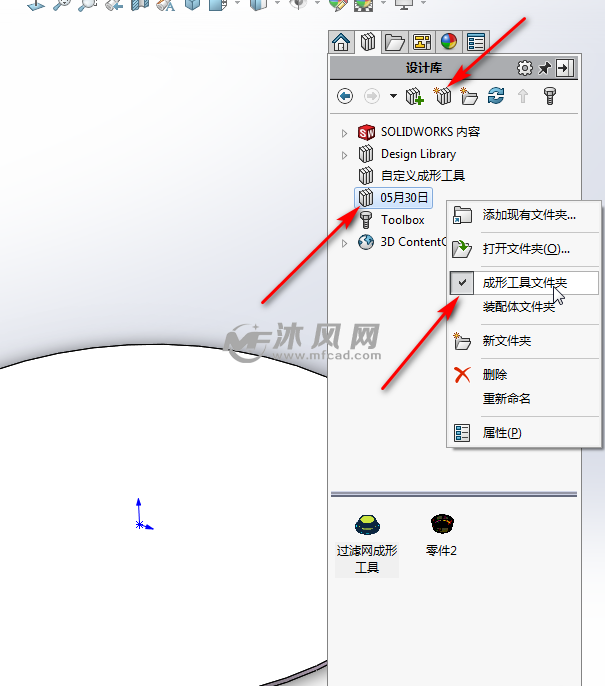

18、设计库-添加文件夹位置-选择成形工具所在的文件夹,右键:勾选。

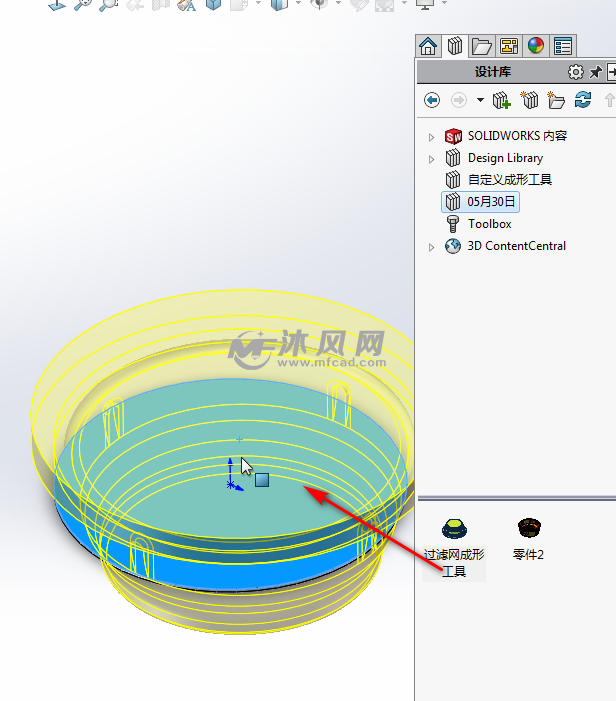

19、把过滤网成形工具拖到钣金上。
20、位置移动到圆心。
21、基准面参考:前视、右视基准面。
22、基准面1上画直线。

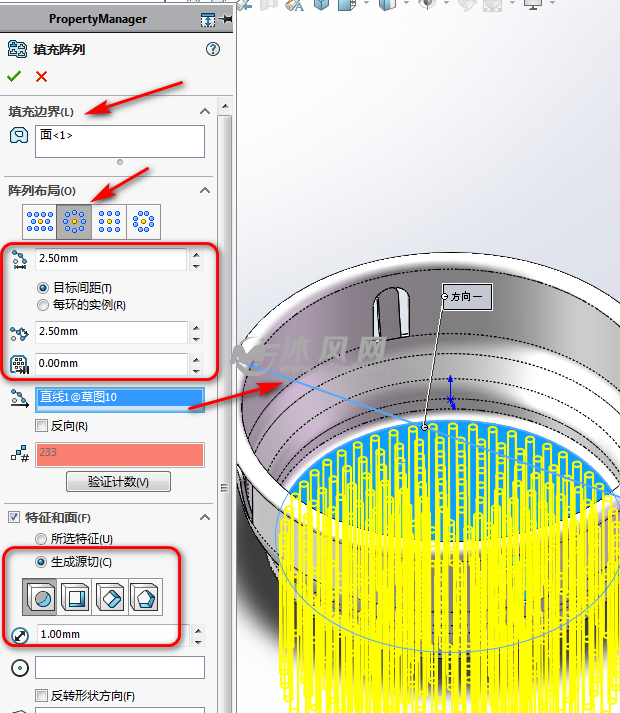

23、填充阵列填充边界:蓝色面;阵列布局:圆周;间距:2、5或3;阵列方向:直线;生成源切,直径:1 。
24、扫描切除圆形轮廓,直径:1或1、2。
25、基准面1上画一根样条曲线。

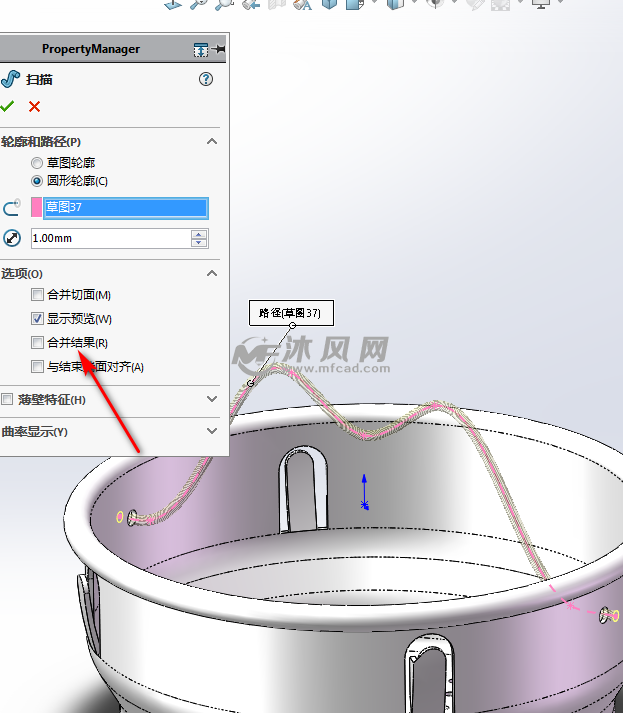

26、扫描直径:1 ,去掉:合并结果。

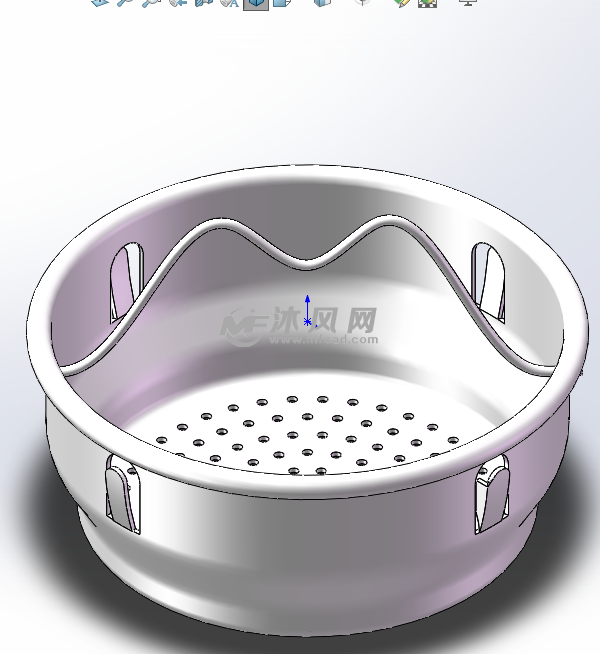

27、视图-显示-切边不可见,完成。
