概述:
toolbox是solidworks中一个很重要的部件,能简化我们的设计流程,那么如何设置toolbox和将公司或者自己的标准件放到toolbook里面,我下面的教程来为你们讲解。

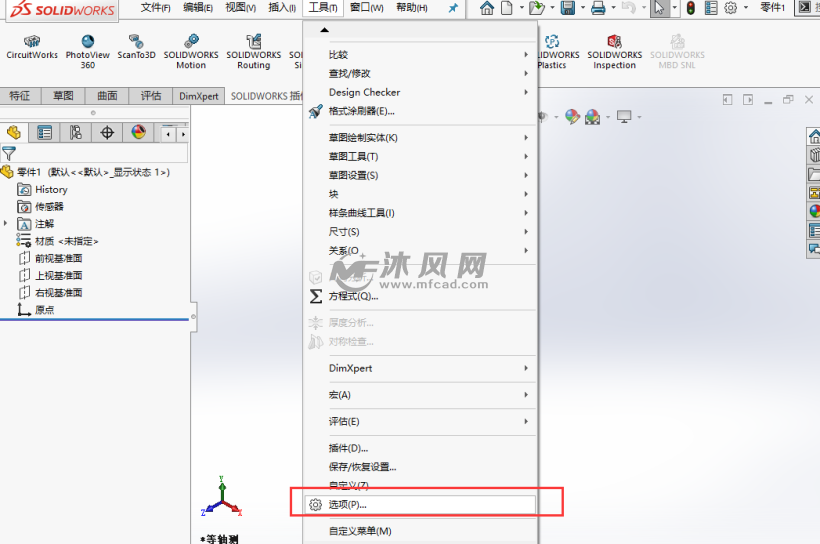

1、打开工具、选项。

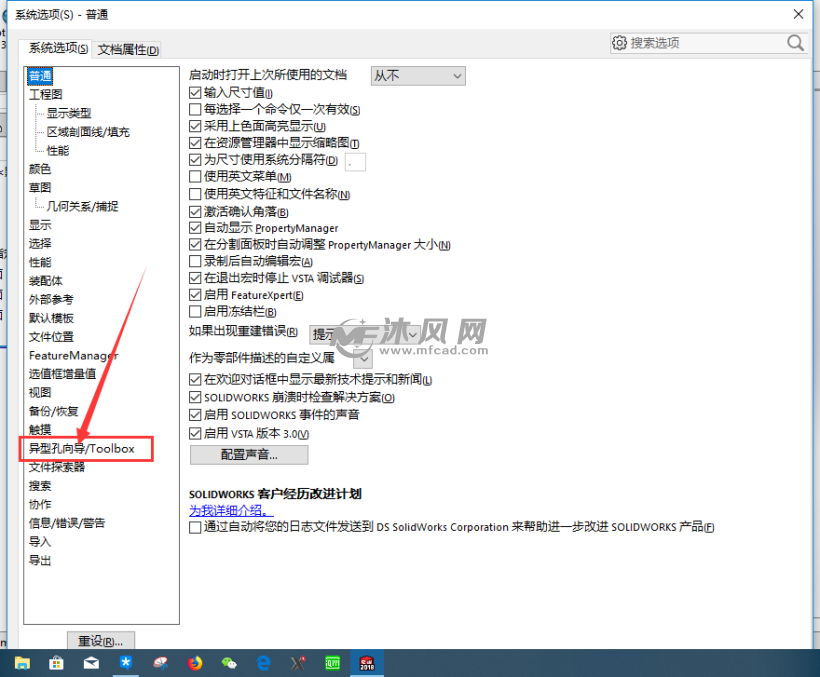

2、点击异形孔向导。

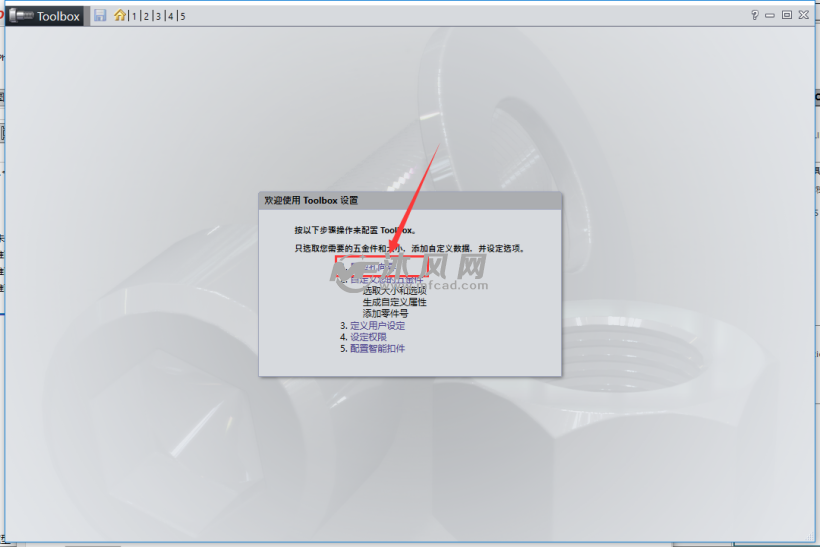

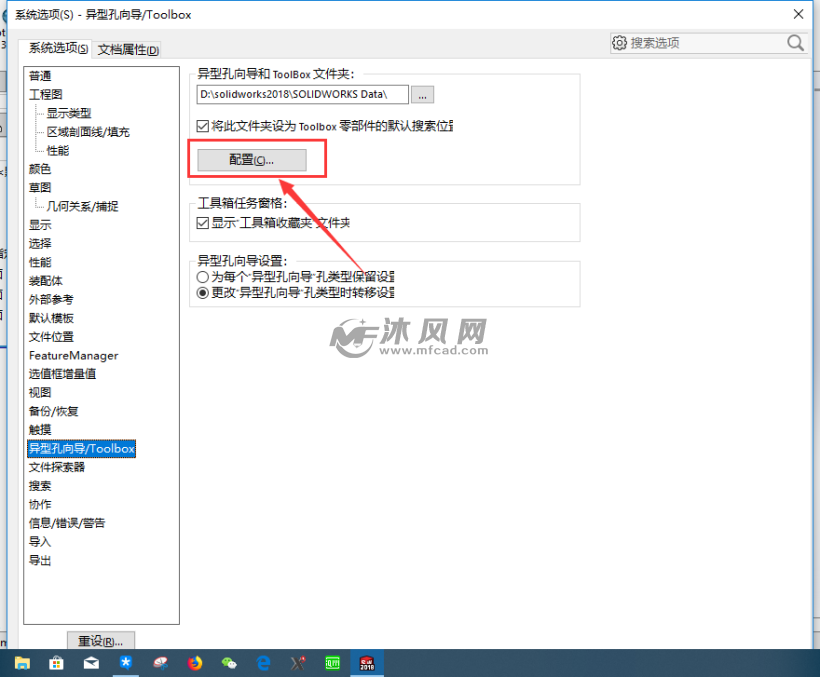

3、点击配置。
4、我们先来看异形孔向导。

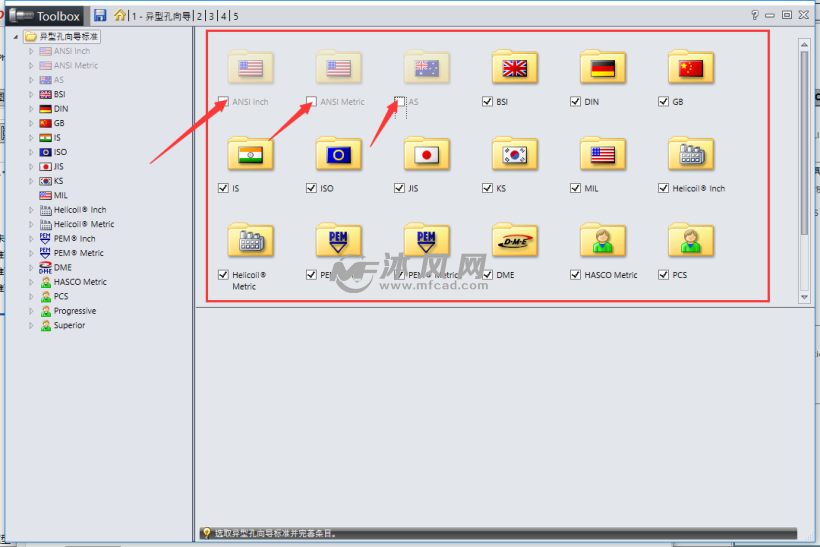

5、我们可以看到界面里面有很多标准,只要把标准下面的勾去掉,这个标准就不会显示在toolbx中了。

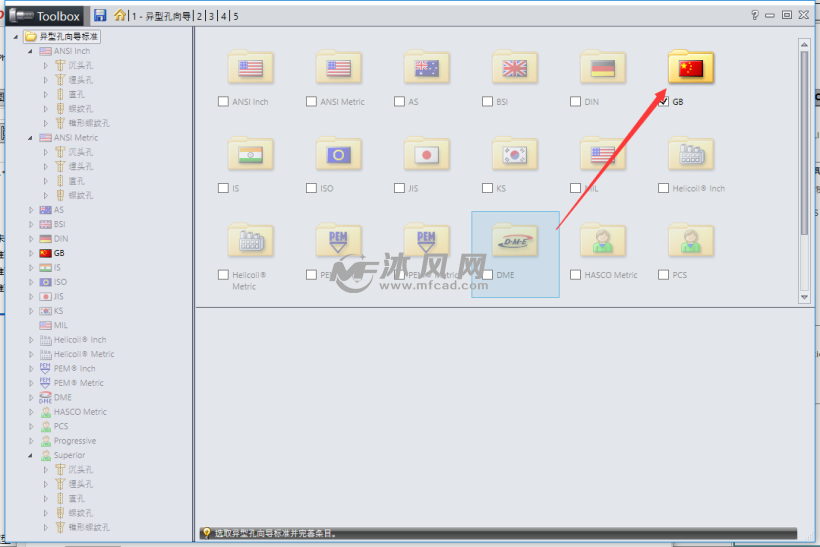

6、现在我们点把除了国标以外的异形导向孔去掉。
7、我们现在可以看到在异形导向孔里面只剩下国标的标准了。
8、我现在回到toolbox设置,选择自定义你的五金件 。
9、可以看到同样有很多的标准。
10、我们点击国标,可以看到有很多的种类的零件。

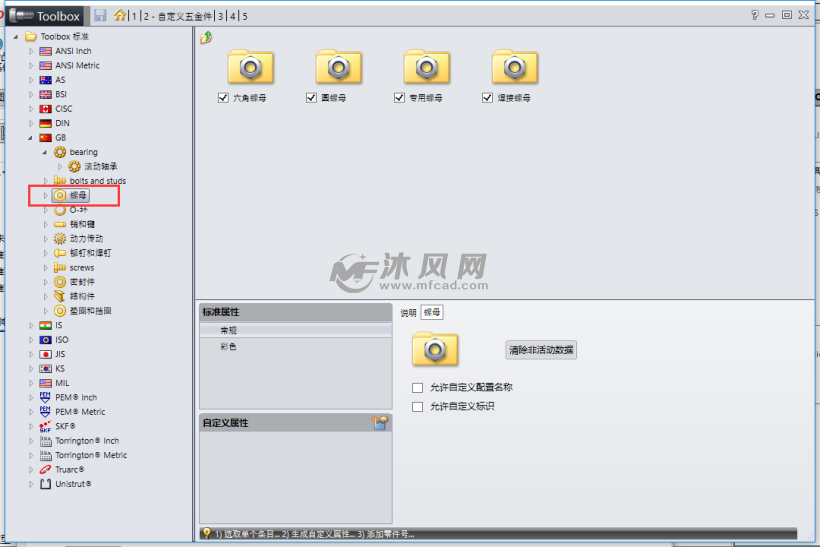

11、我们点击螺母,可以看到里面还有几个类型的螺母给我们选择。

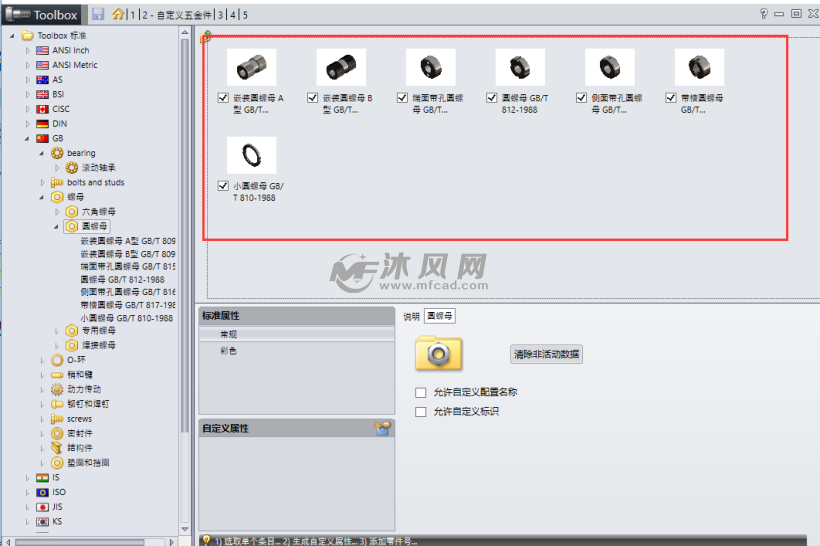

12、再点击任一一种螺母,我们可以看到具体的零件。
13、我们返回去,还是将除了国标以外的标准去除。
14、可以看到,现在toolbox里面只剩下国标了。

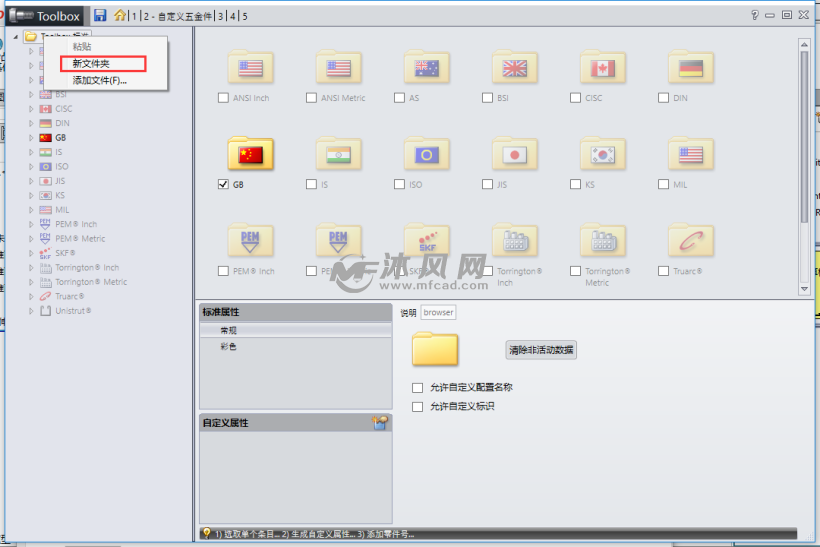

15、现在我们来再toolbook里面插入文件,右键toolbox标准,选择新建文件夹。

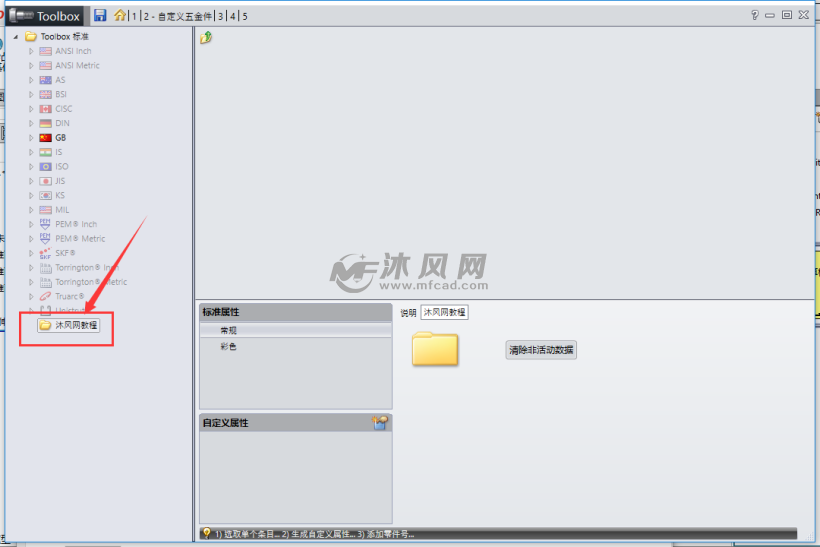

16、新建一个文件并按需要改好名字。

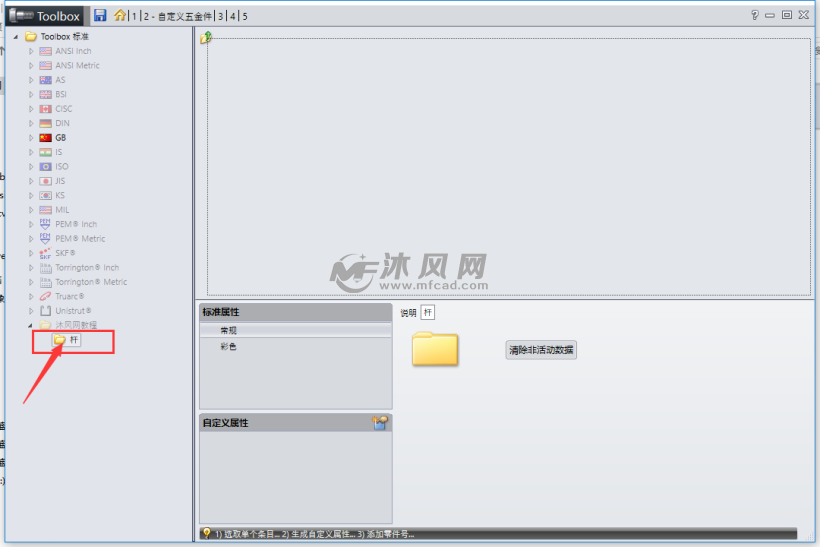

17、更改名字。
18、右键文件夹,选择添加文件。

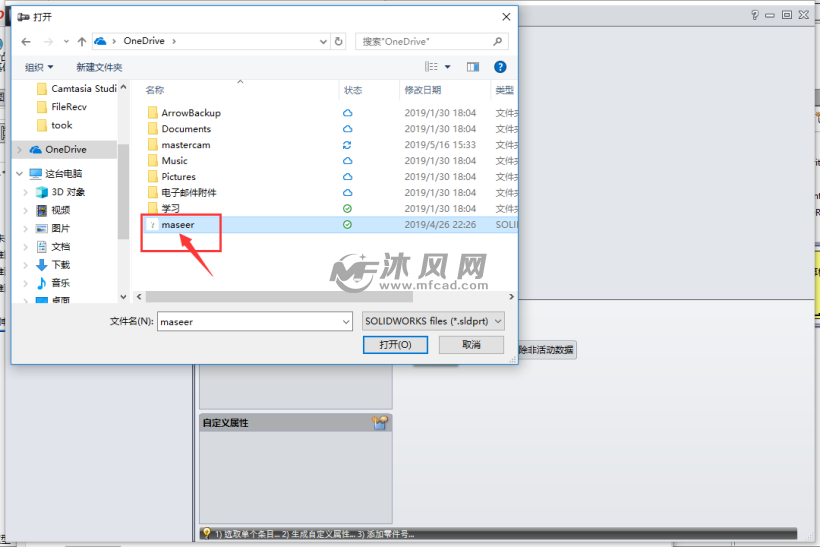

19、添加自己的零件。

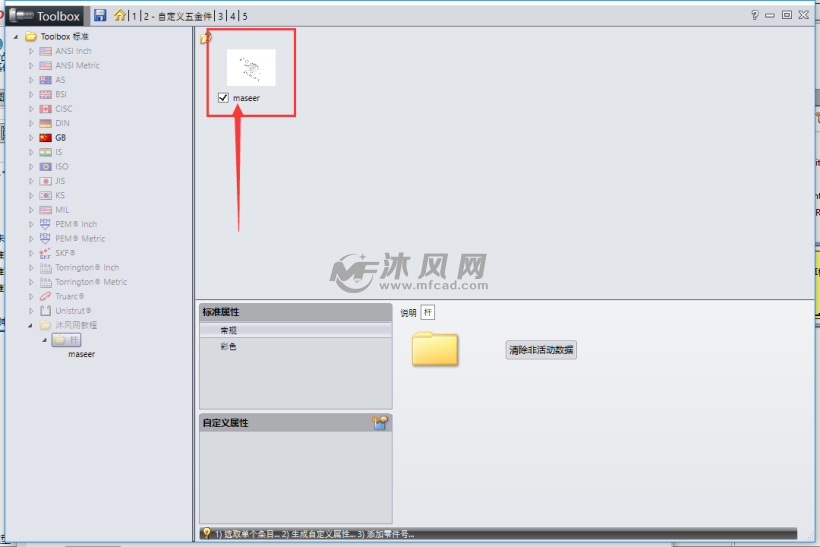

20、自己了零件已经添加进去了。
21、我们回到toolbook我们可以看到toolbox里面已经有我们的零件了。

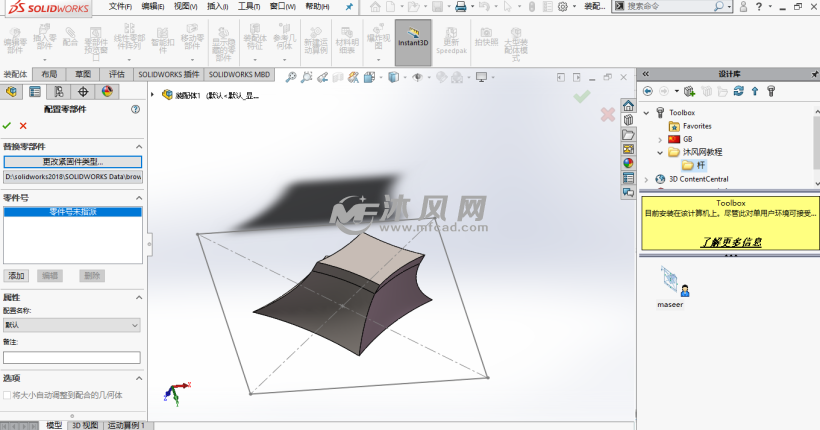

22、最后我们把零件拖出来,可以看到是系统自带使用方法一样。
