概述:
用SolidWorks创建一个汽车座椅支架钣金零件,具体见下面详细步骤:

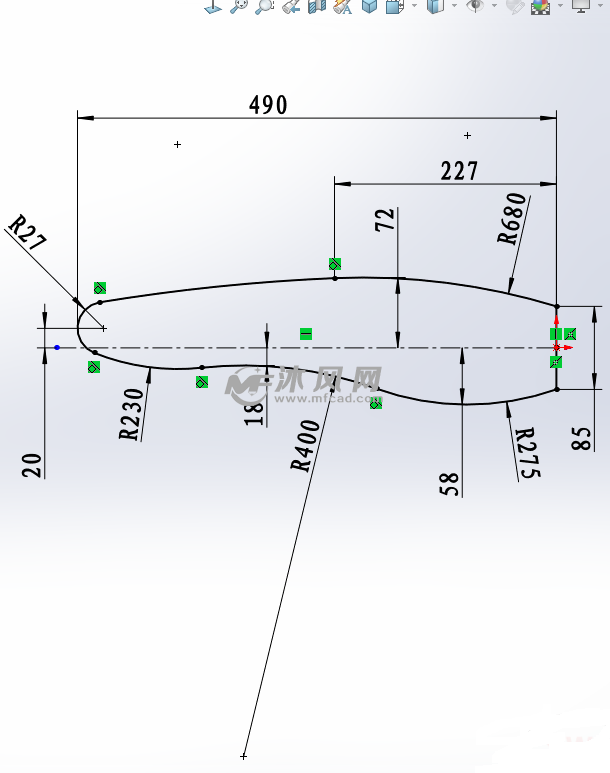

1、上视基准面画草图。
2、拉伸凸台两侧对称:30 。

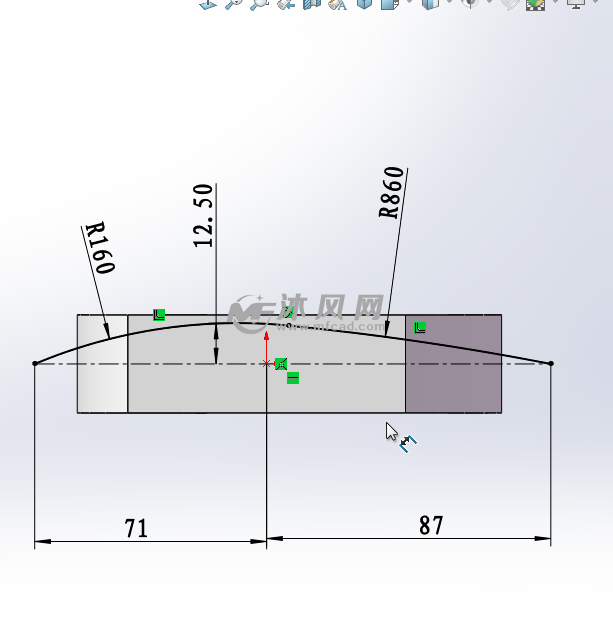

3、右视基准面画两个圆弧。
4、套合样条曲线。(这一步是为了消除顶面的切边)
5、拉伸切除完全贯穿两者。
6、用套合曲线后,顶面没有切边线。
7、圆角,半径:6 。

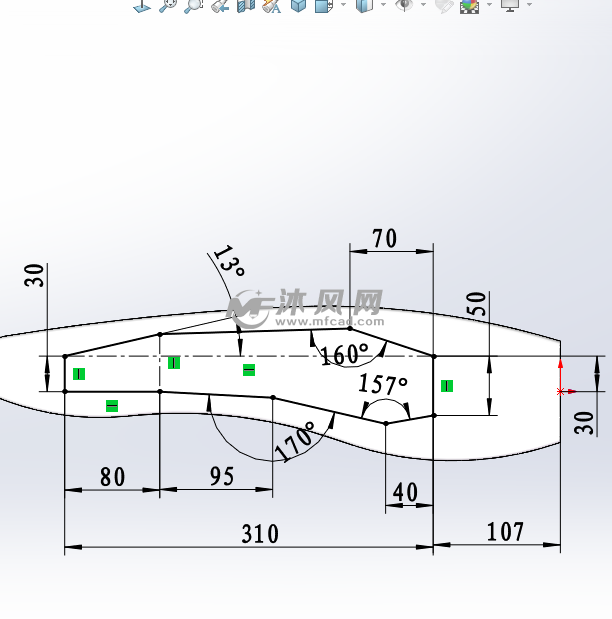

8、上视基准面画草图。
9、拉伸切除,完全贯穿;向外拔模:3度。
10、上视基准面画草图。
11、拉伸切除,完全贯穿;向外拔模:3度。
12、圆角,半径:5 。
13、圆角,多半径圆角,半径:100、200、300、500 。
14、圆角,顶部边线,半径:8 。
15、圆角,底部边线,多半径圆角,半径:5、10 。

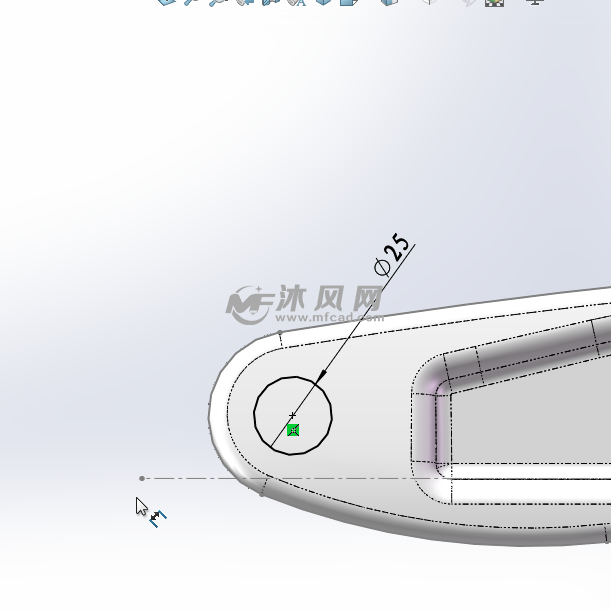

16、上视基准面画圆。
17、拉伸凸台,从:绿色面;给定深度:5 。
18、顶部、根部添加两个圆角,半径都是:4 。
19、前视基准面画一根高低起伏的样条曲线。
20、拉伸切除,完全贯穿两者。
21、抽壳,选择底面、右侧面,厚度:1 。
22、上视基准面画一根样条曲线。
23、扫描,直径:5 ;去掉:合并结果。
24、圆顶,距离:15 ,勾选:椭圆圆顶。(另一侧相同)(右键:孤立)
25、压凹,目标实体:紫色实体;工具实体:扫描实体;厚度:1 。
26、圆角】半径:3 。(内侧圆角半径:2 )
27、最后拉伸切除几个孔,完成
