概述:
solidworks创建一个波浪编制筐,主要用曲面造型的工具,模型和波浪线方程式文件见附件。
1、前视基准面画草图。

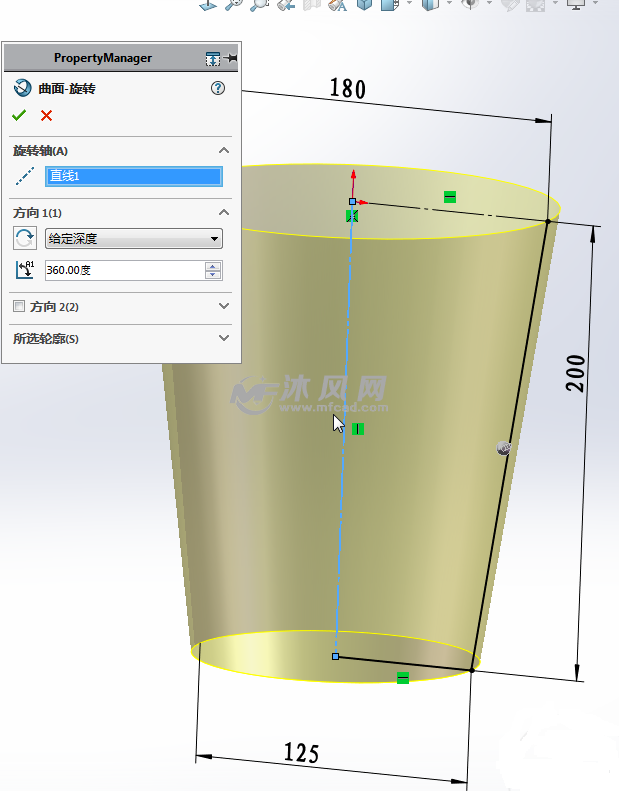

2、曲面旋转。

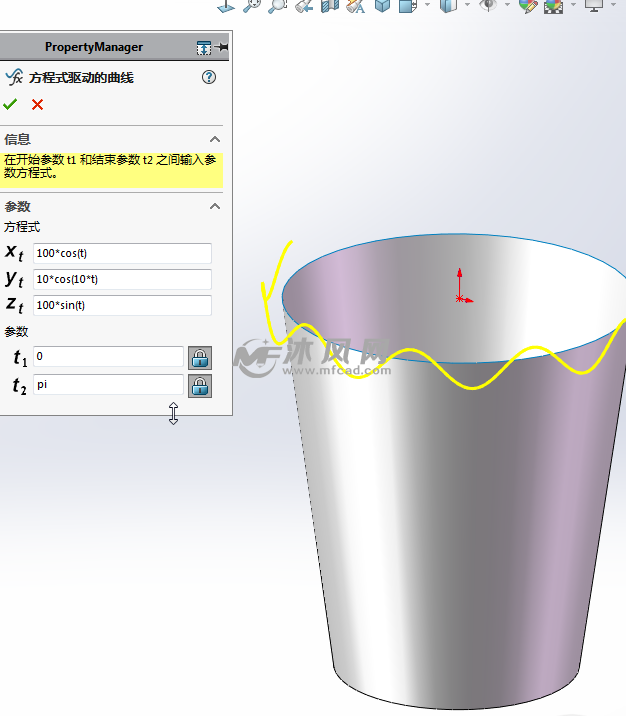

3、3D草图-方程式驱动的曲线输入一下方程式:
4、另一半需要修改一下参数 t:
5、前视基准面画一根直线,长度要超出底部边线。

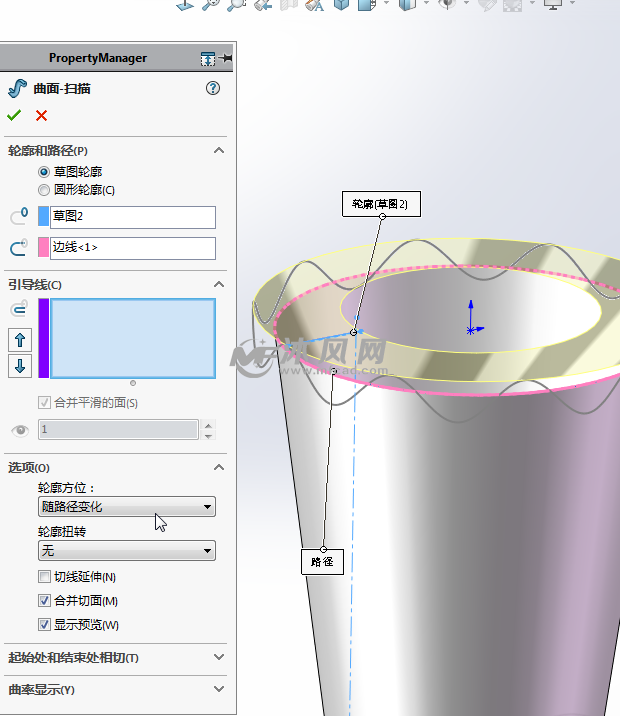

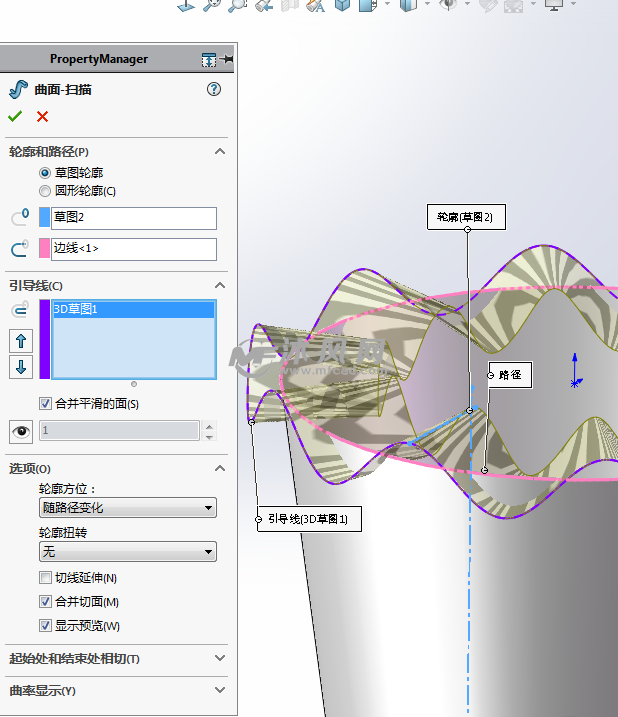

6、曲面扫描轮廓:直线;路径:圆边线;
7、引导线:3D草图。
8、移动-复制实体复制:1个;向下移动:10 ;X轴旋转:180度。

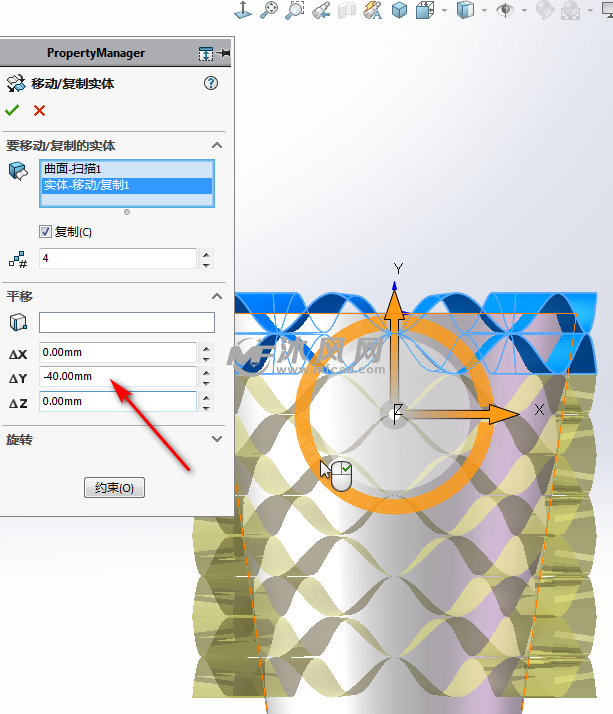

9、移动-复制实体选择两个曲面,复制:4个 ;向下平移:40 。

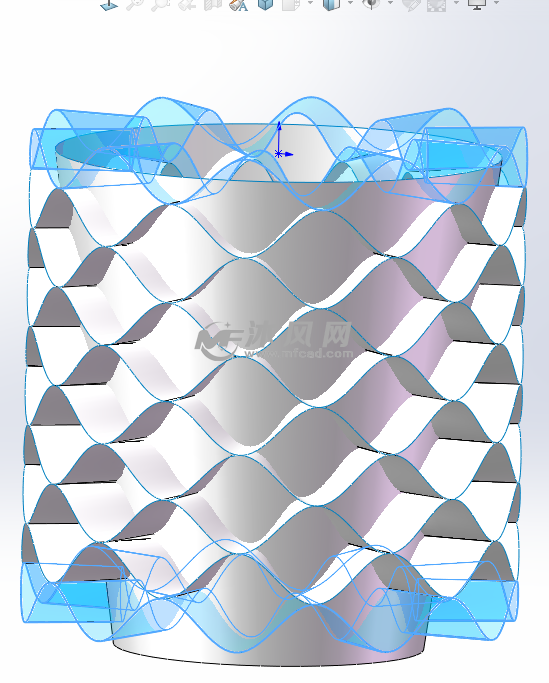

10、隐藏:顶部、底部两个曲面。

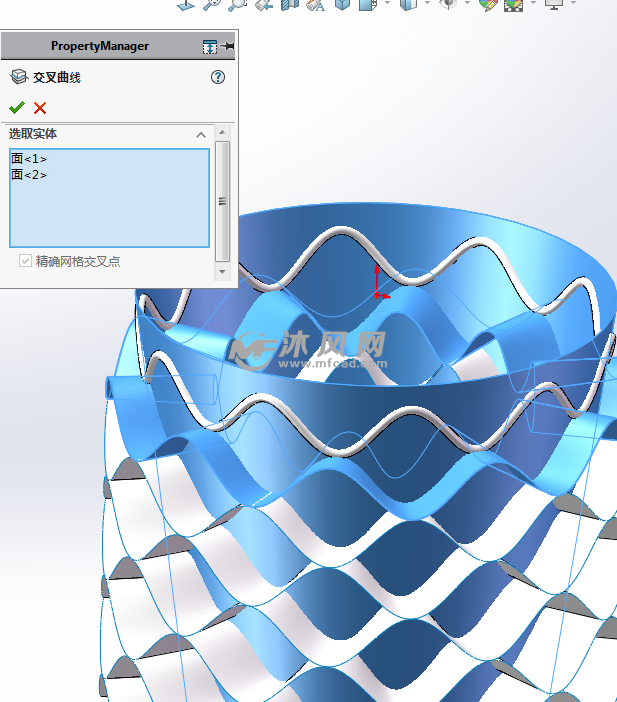

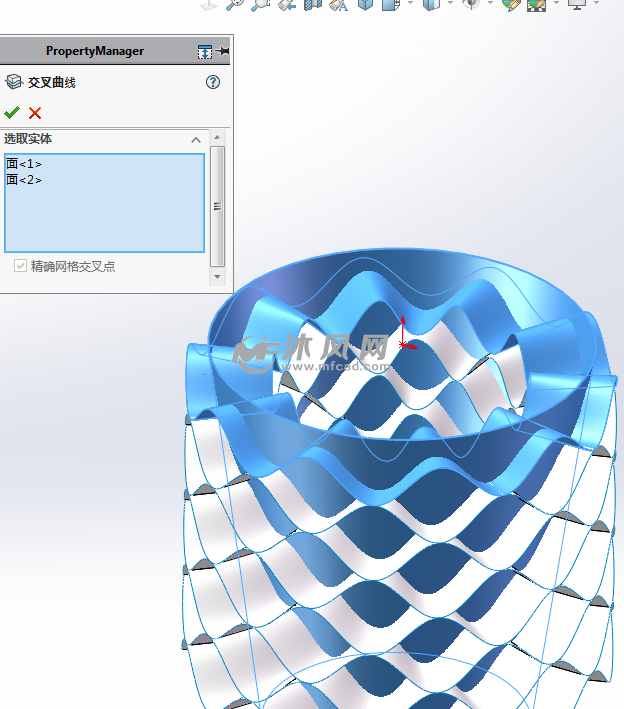

11、交叉曲线选择两个蓝色曲面。

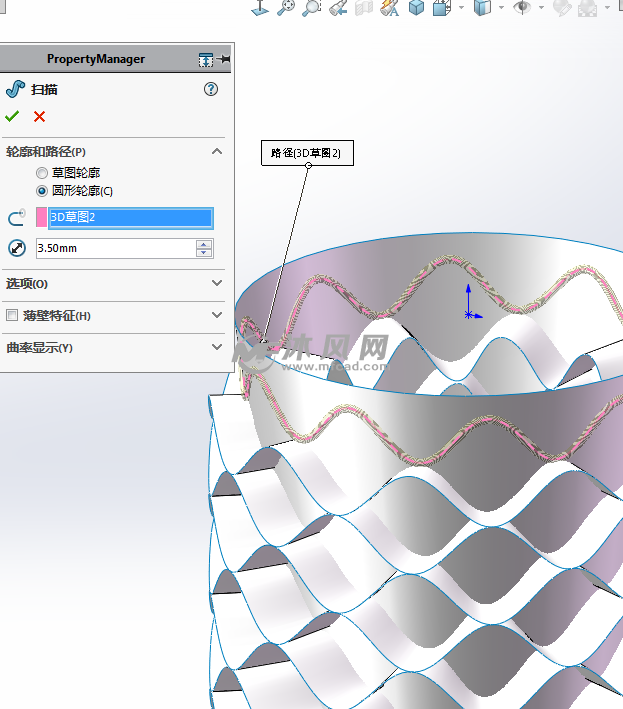

12、扫描圆形轮廓,直径:3、5 。
13、继续使用交叉曲线。
14、每一个交叉曲线单独生成一个3D草图,不要放在一个3D草图内。

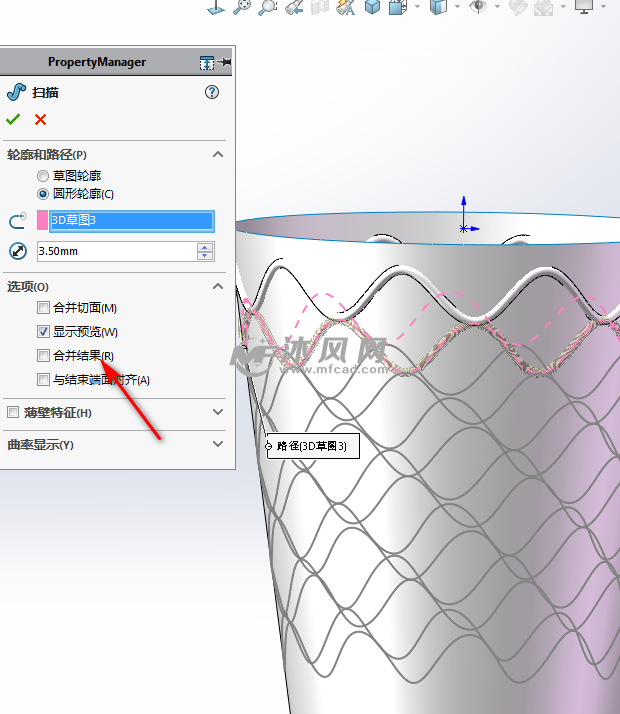

15、扫描去掉:合并结果。

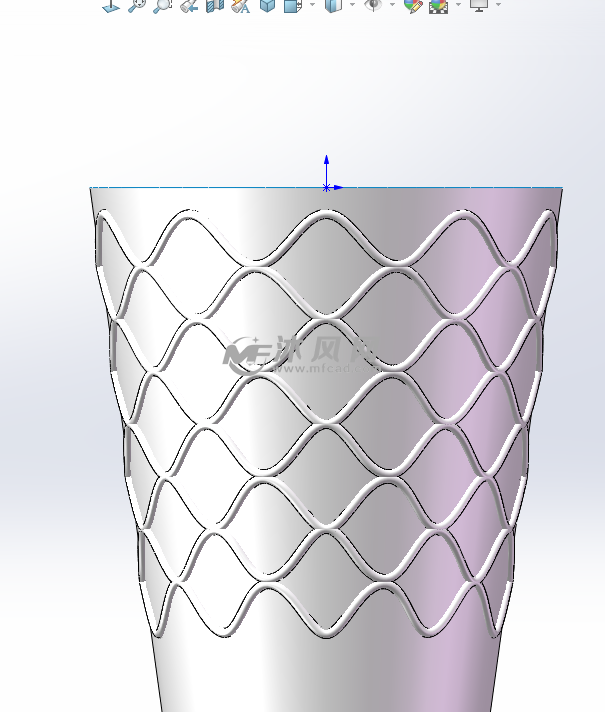

16、同样的方法完成8个扫描。

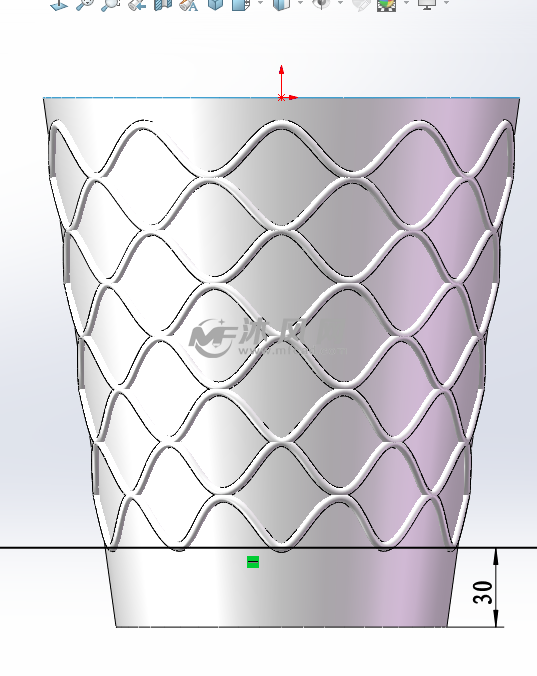

17、前视基准面画一根直线。
18、曲面剪裁移除选择:紫色面。
19、加厚双向:2、5 。(加厚前给底部添加一个圆角,半径:10 )

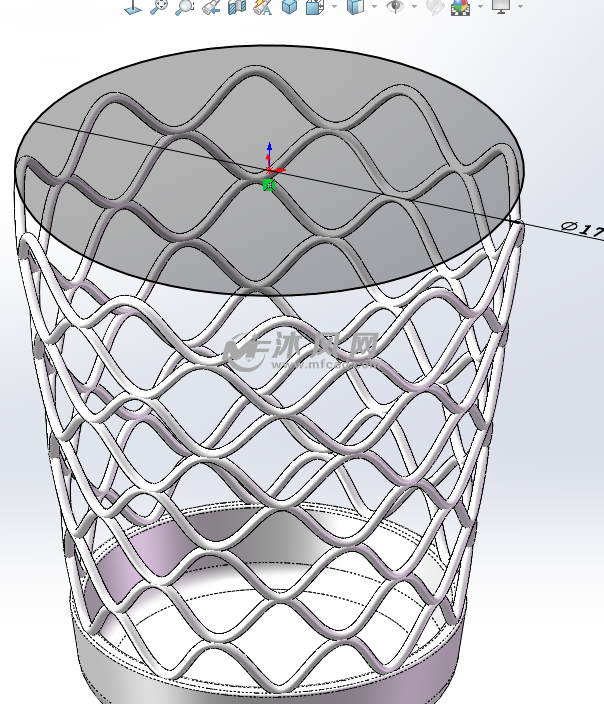

20、上视基准面画圆。

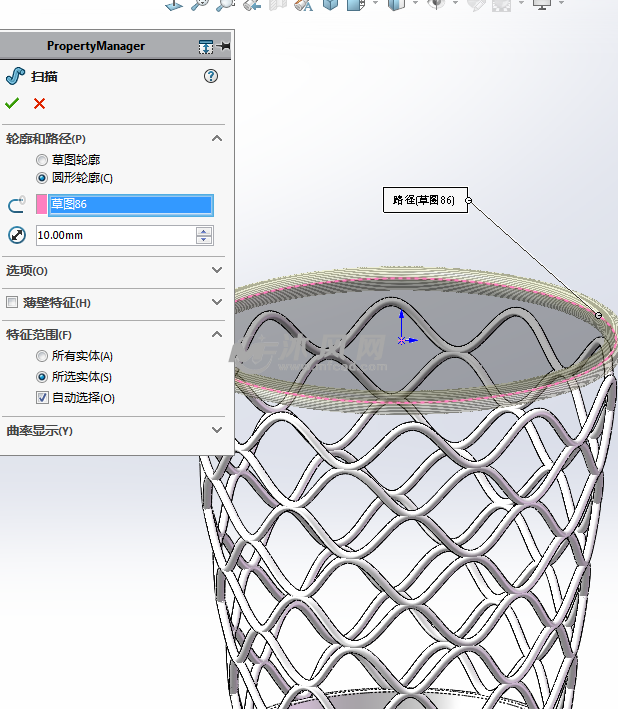

21、扫描直径:10 。
22、移动-复制实体向下平移:5 。
23、组合。

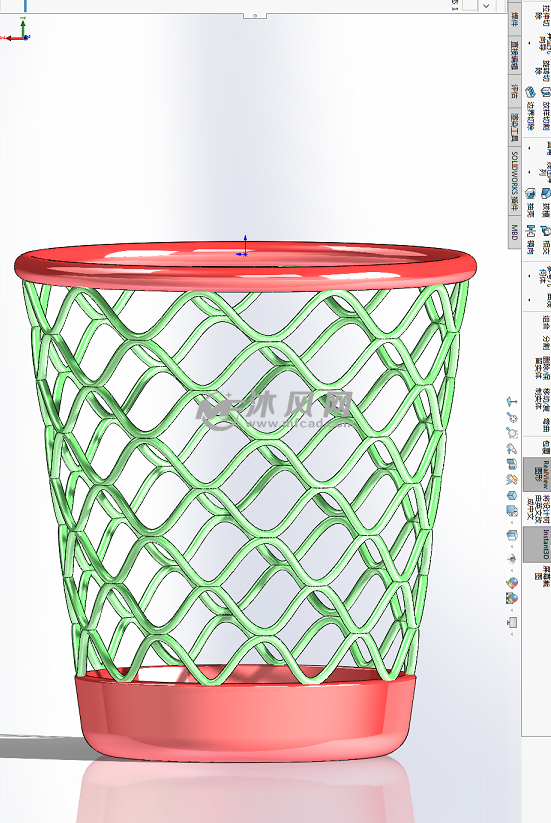

24、完成。
