概述:
我们大部分SolidWorks安装完以后,新建零件,利用异形孔向导,可以插入螺纹孔,自动显示装饰螺纹线,但是有时候停电或者死机断电以后(如下图),装饰螺纹线不显示了!SolidWorks装饰螺纹线不显示了怎么解决?

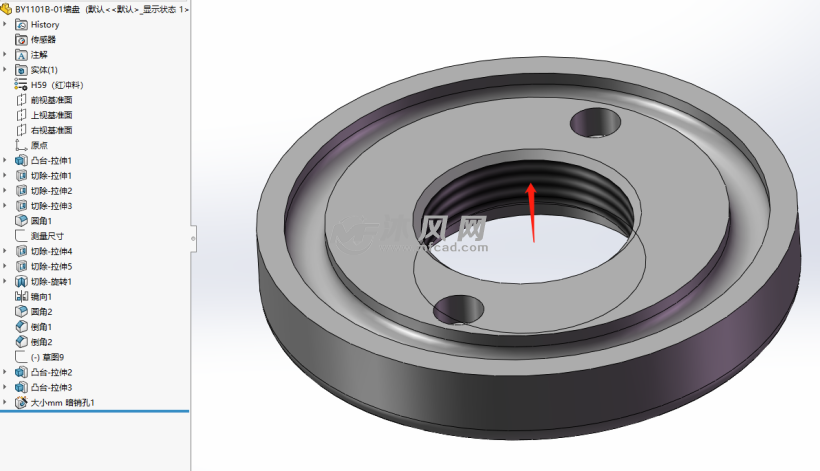

1、我们大部分SolidWorks安装完以后,新建零件,利用异形孔向导,可以插入螺纹孔,自动显示装饰螺纹线,如下图所示

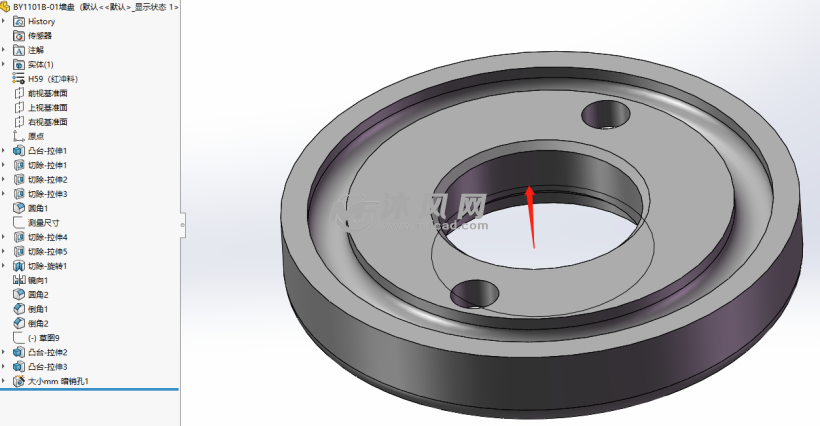

2、但是有时候停电或者死机断电以后(如下图),装饰螺纹线不显示了
3、那么怎么解决呢?经过排查,终于找到了解决方法,分享给大家。

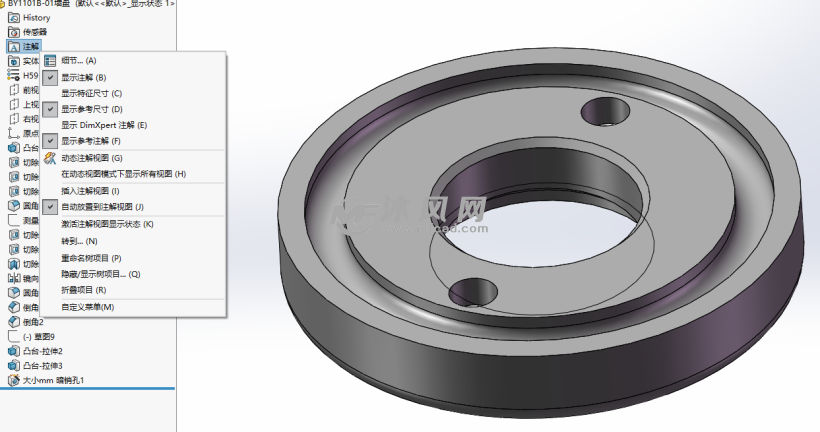

4、找到 注释-单击右键

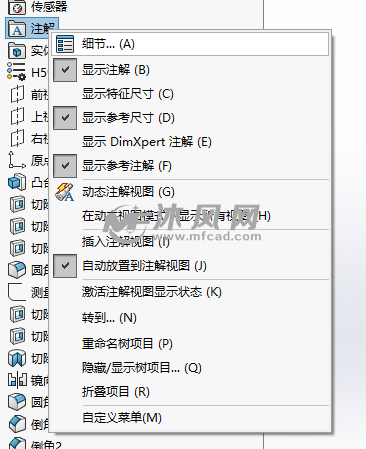

5、注释-单击右键-点击细节

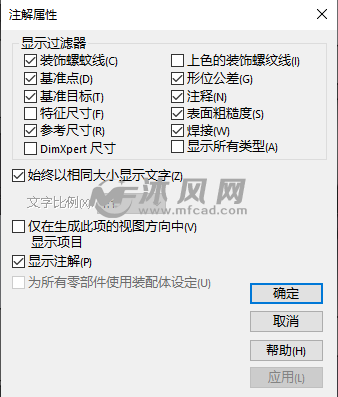

6、注释属性

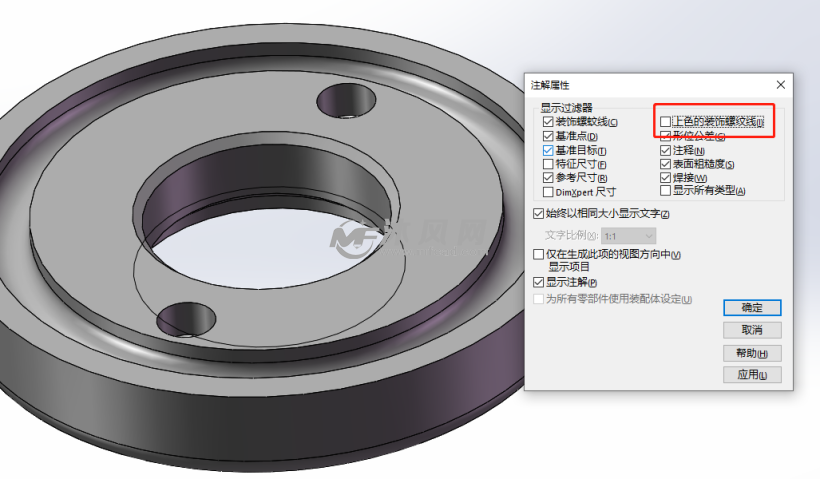

7、上色的装饰螺纹线前方未打钩

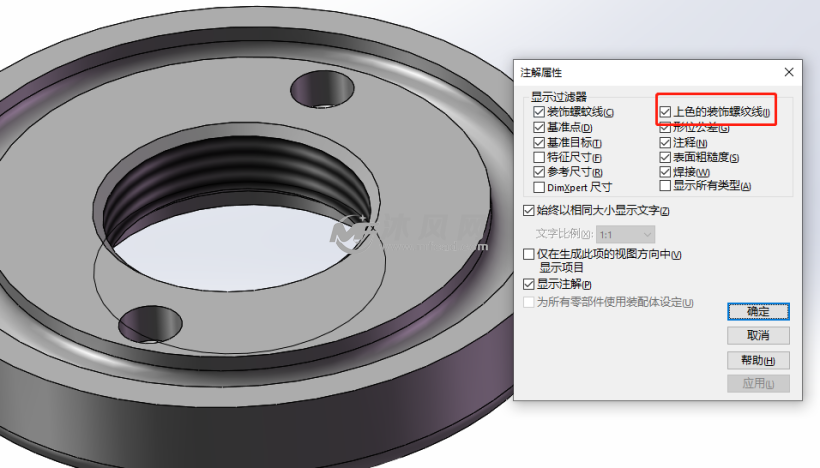

8、上色的装饰螺纹线前方打钩-确定
9、装饰螺纹线显示,问题解决!
