概述:
solidworks曲面创建一个有层次的玻璃酒瓶,具体见下面详细步骤:

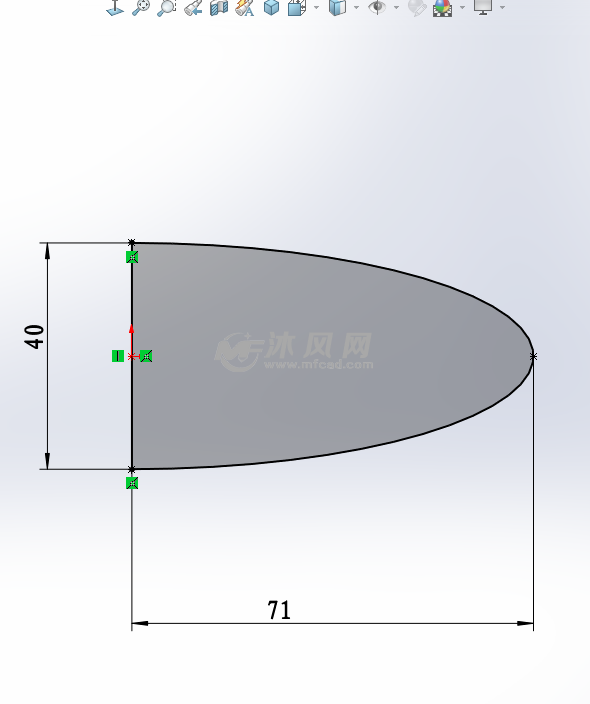

1、上视基准面画一个椭圆,剪裁掉一半。
2、旋转。

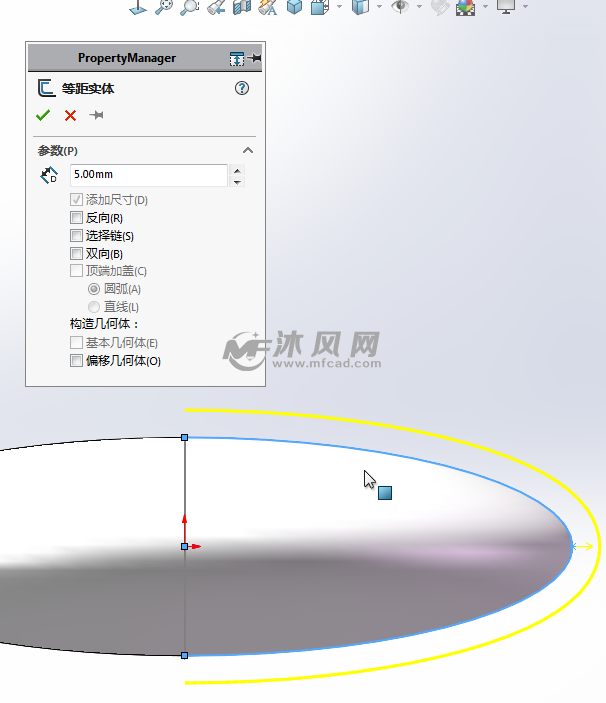

3、上视基准面草绘,等距上一步的椭圆:5 。

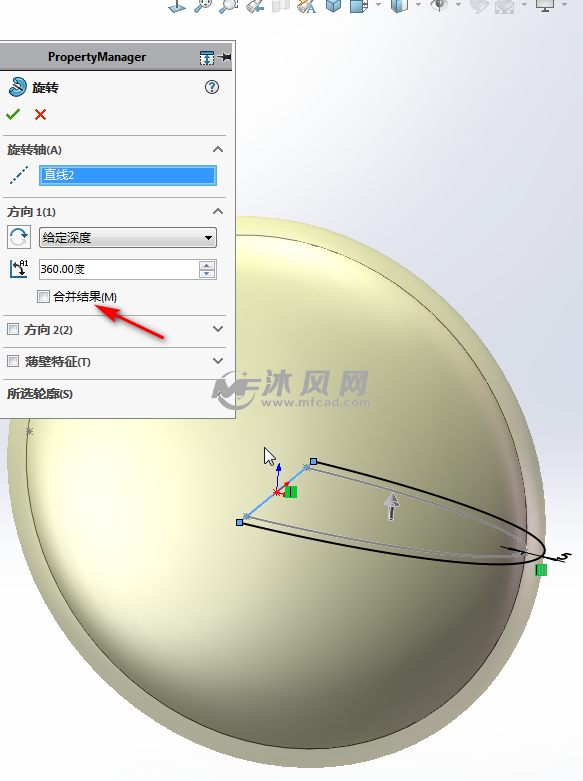

4、旋转去掉:合并结果。

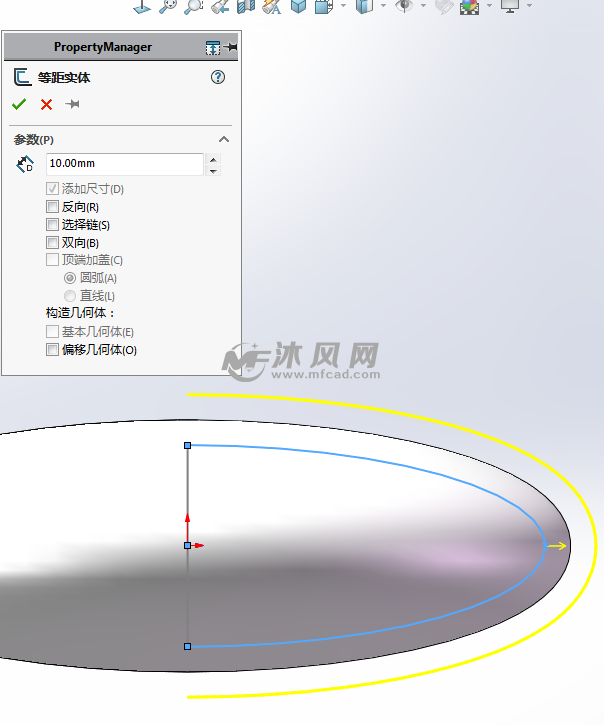

5、上视基准面画草图,等距实体草图1,距离:10 。

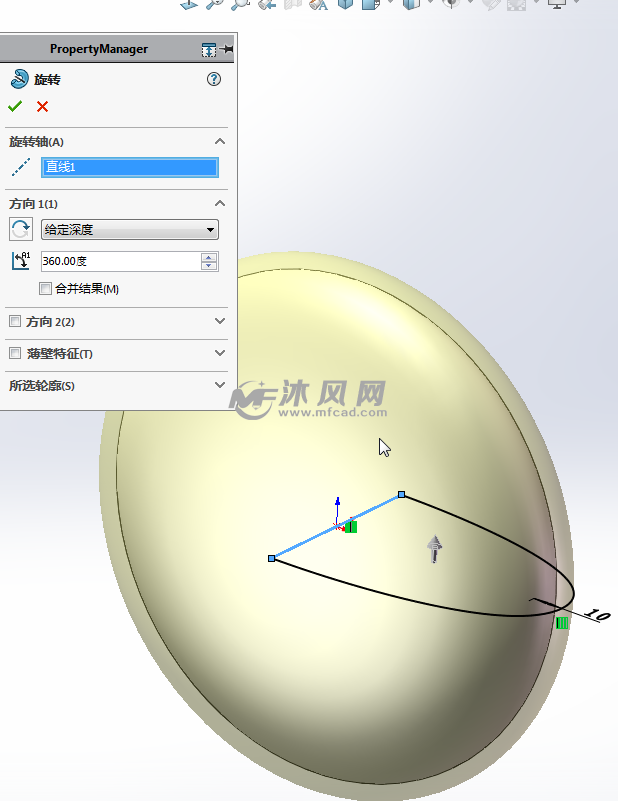

6、旋转去掉:合并结果。

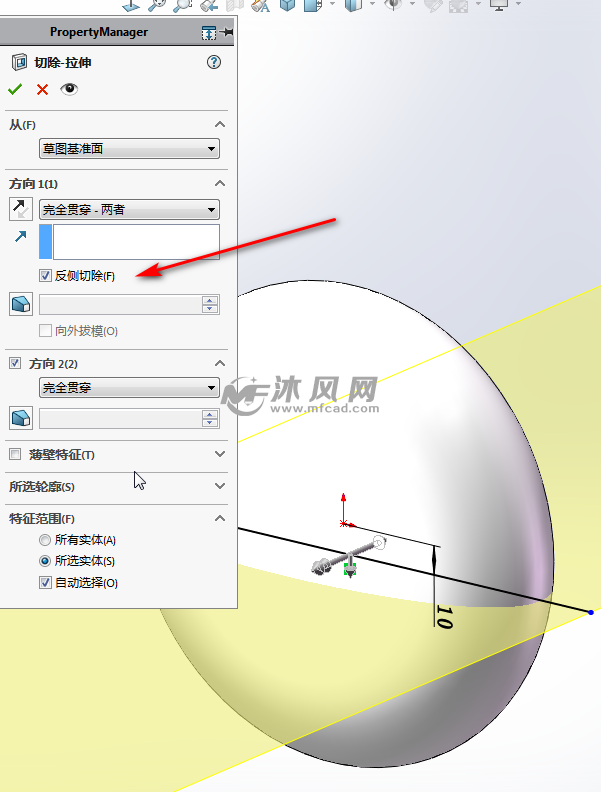

7、拉伸切除前视基准面画直线,完全贯穿两者,勾选:反侧切除。

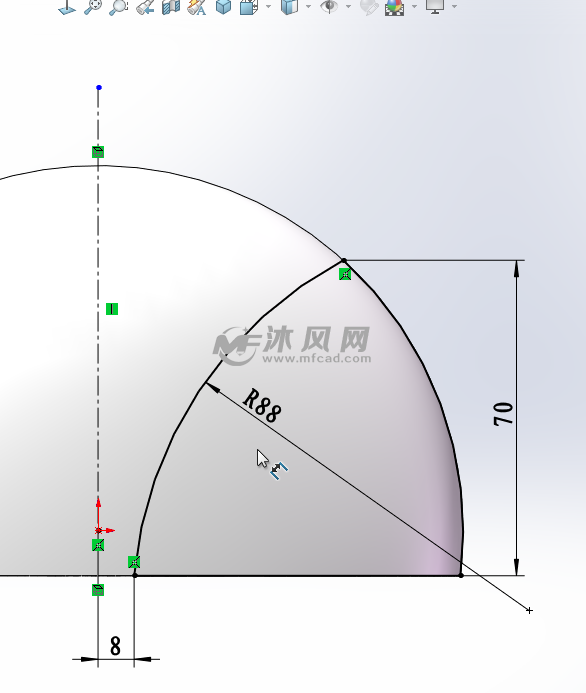

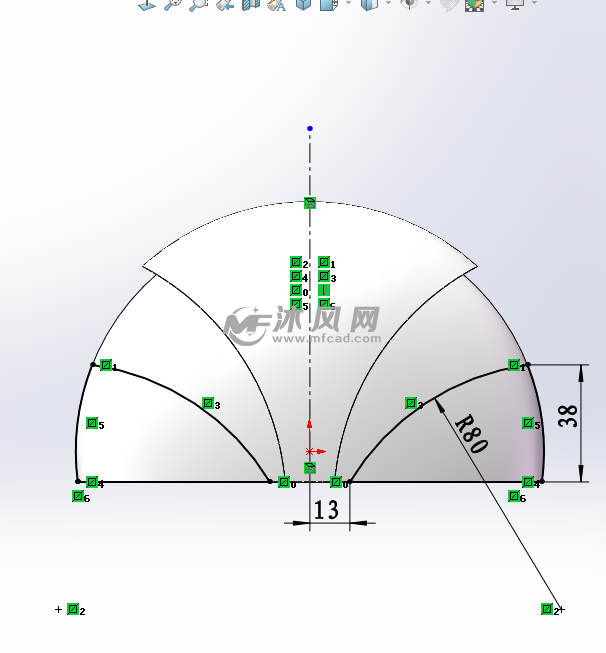

8、前视基准面画圆弧,镜像到左边。

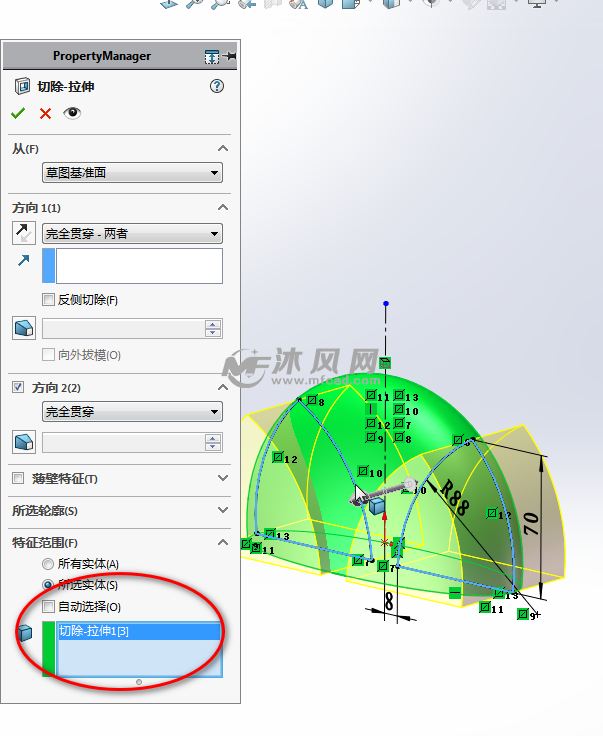

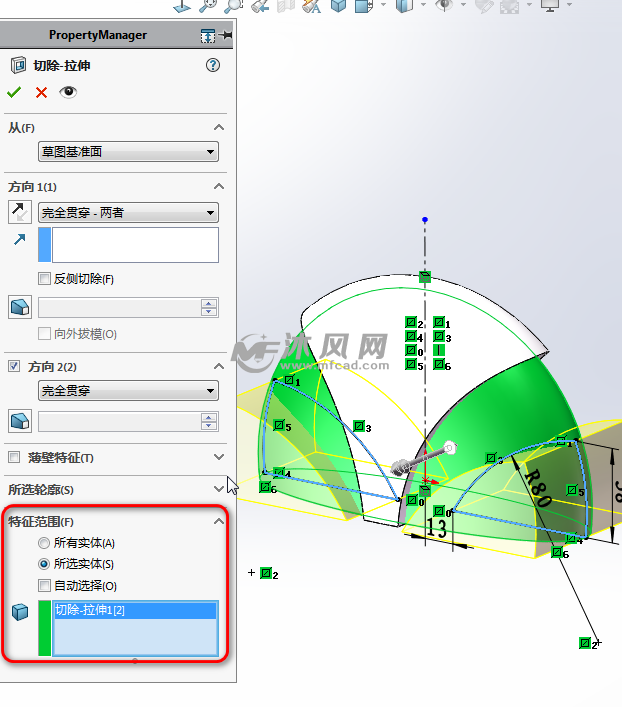

9、拉伸切除完全贯穿两者,特征范围:绿色实体。
10、还是在前视基准面画草图。
11、拉伸切除特征范围:中间的实体。

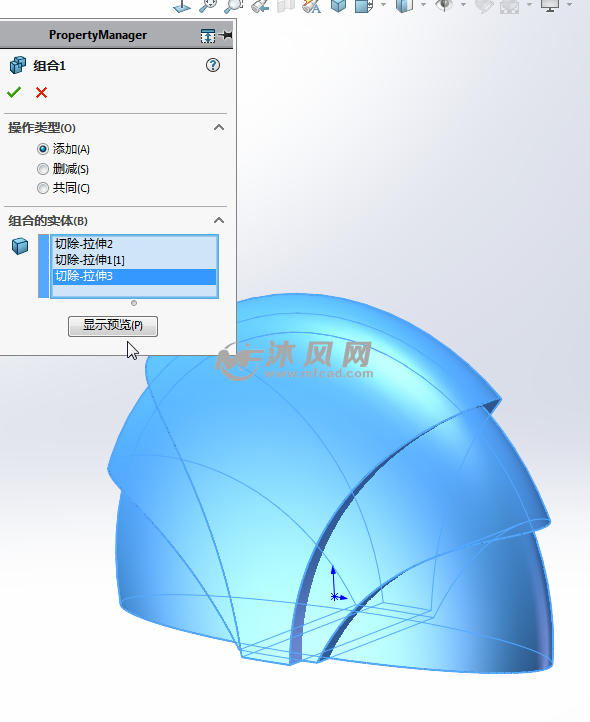

12、组合操作类型:添加。

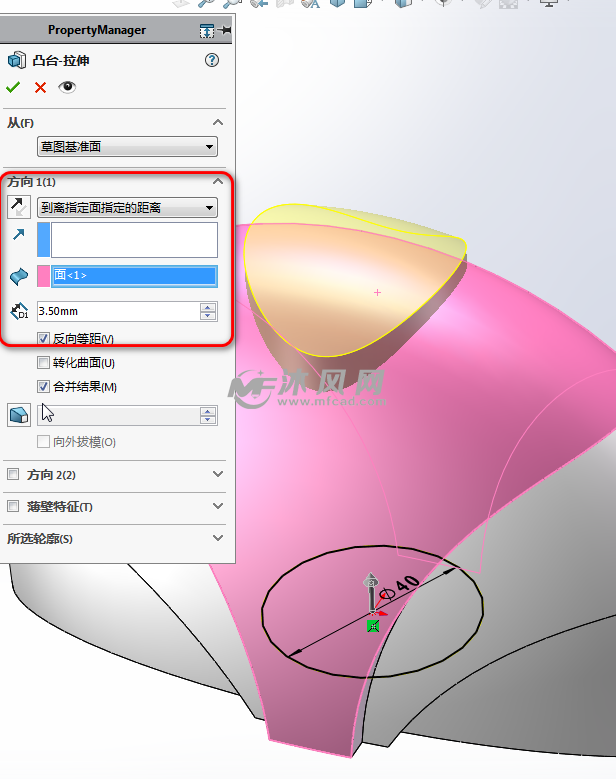

13、拉伸凸台上视基准面画圆,直径:40;到指定面指定的距离,距离粉色面:3、5 ,勾选:反向等距。
14、等距曲面距离:0 。(后面要用的这个曲面)

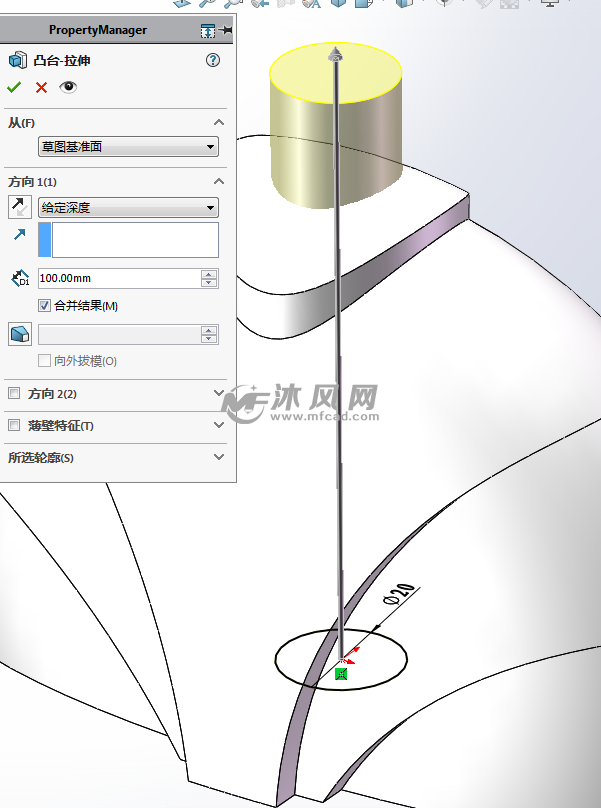

15、拉伸凸台上视基准面画圆,直径:20 ,给定深度:100 。

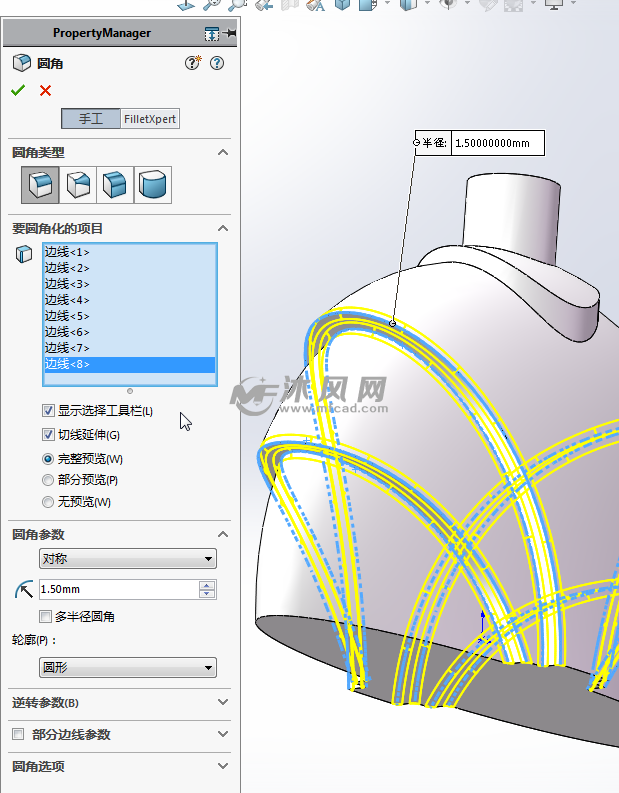

16、圆角半径:1、5 。

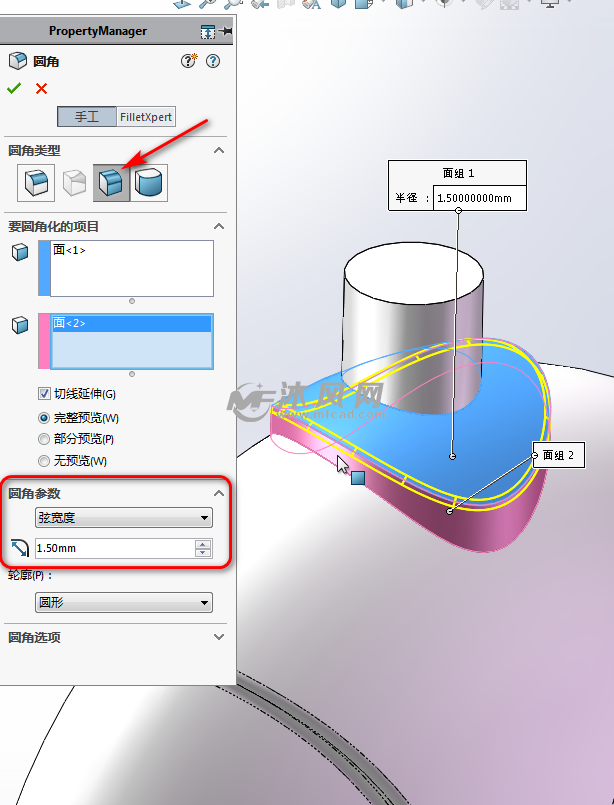

17、圆角圆角类型:面圆角;圆角类型:弦宽度 。
18、另外两个也相同。

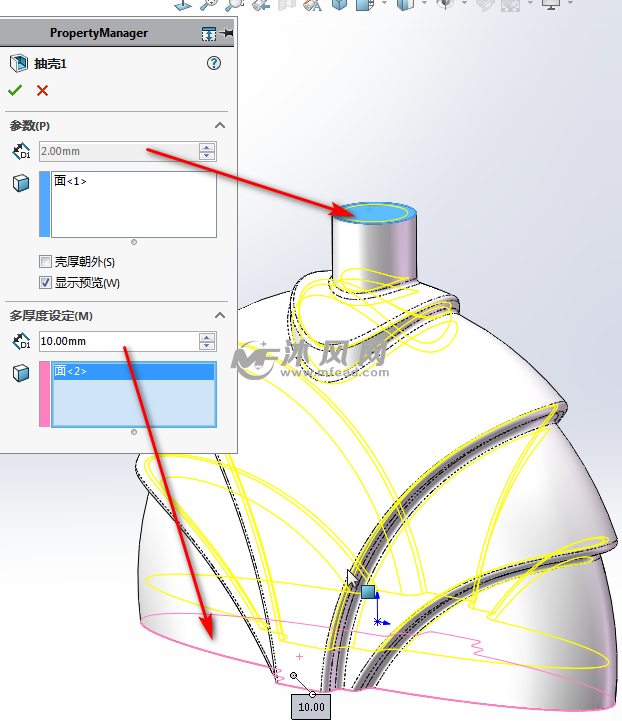

19、抽壳选择顶面,厚度:1 ;选择底面,厚度:10 。
20、拉伸凸台选择上面用过的直径:40的圆;到指定面指定的距离:粉色面——30 ;勾选:反向等距;勾选:转化曲面;去掉:合并结果。

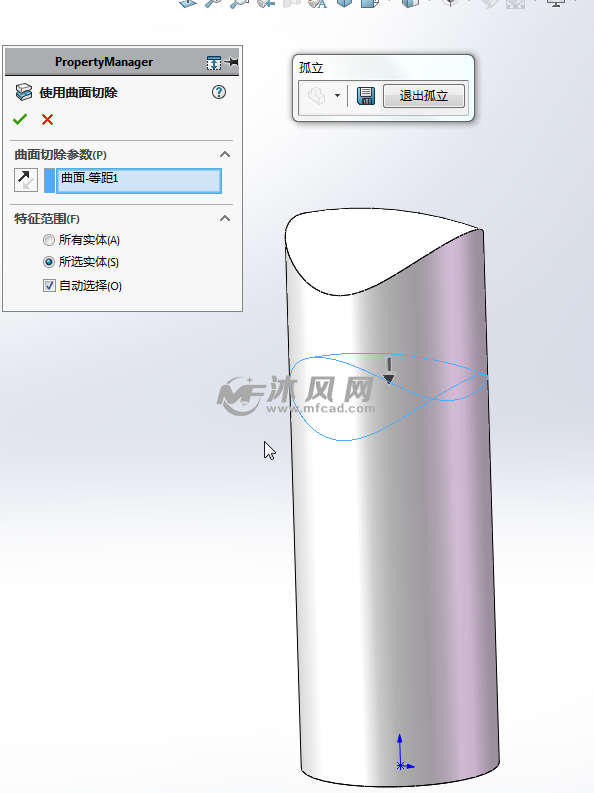

21、使用曲面切除选择:等距曲面。(选择瓶盖,右键:孤立。)

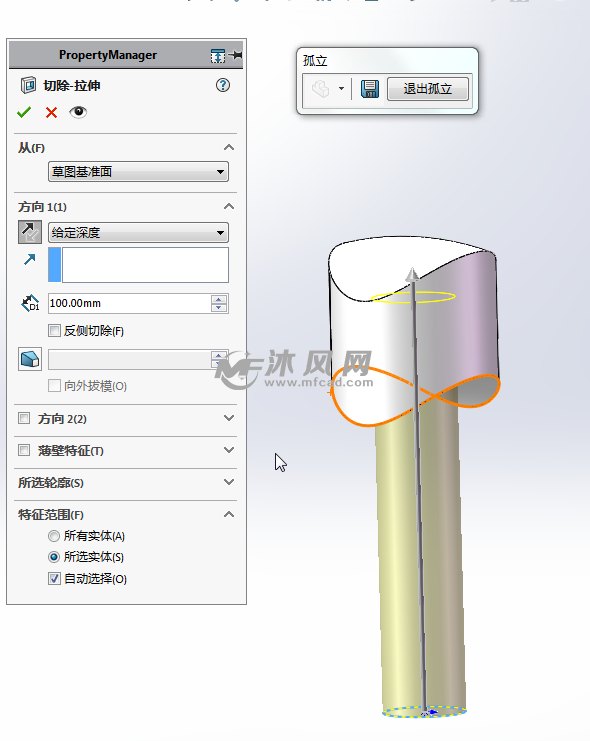

22、拉伸切除用直径:20的圆,给定深度:100 。

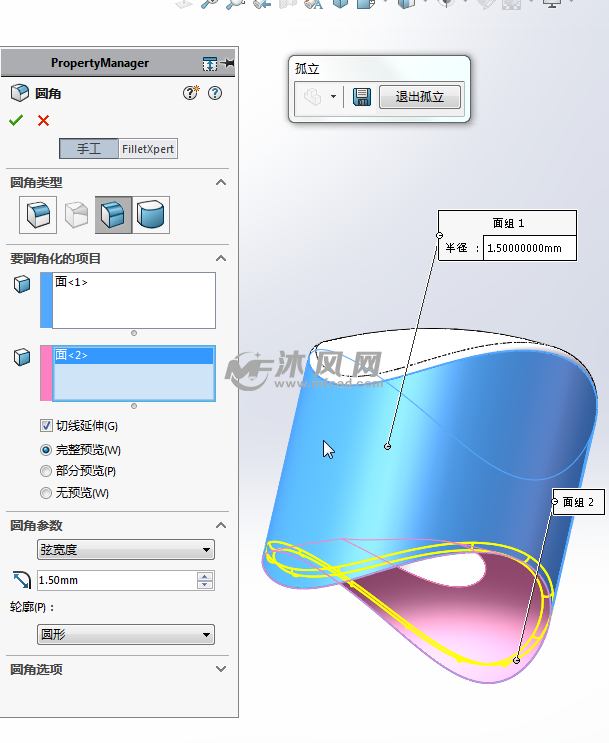

23、圆角圆角类型:面圆角,半径:1、5 ——弦宽度。
24、退出孤立。

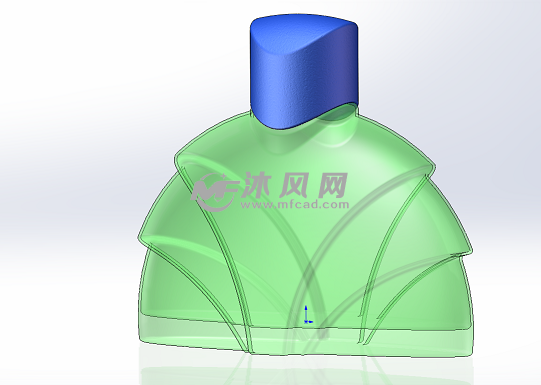

25、完成。(外观用的是绿玻璃)
